人防地下室设计规范整理

001 人防工程的分类与分级

甲、乙分类指是否防核武器,级别指防护抗力级别。所以甲类也可能抗力很弱。

人防工程命名:

核6B级常6级甲类二等人员掩蔽所

核6B级 常6级(抗力级别)甲类(是否防核武器)二等人员掩蔽所(具体功能)

AWhouse-JH

人防工程类型(按战时功能划分)

一等人员掩蔽工程(有进出要求)

1.0.2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙单建掘开人防工程设计。
    1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级);
    2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
1.0.4 甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。

表3.1.10 甲类防空地下室的剂量限值(Gy)

有关防空地下室分类要求正确的是 (2018-106)

甲类防空地下室只满足对核武器防护要求

甲类防空地下室只满足对常规武器防护要求

甲类防空地下室只满足对生化武器防护要求

乙类防空地下室满足常规武器和生化武器的各项防护要求。

答案:D

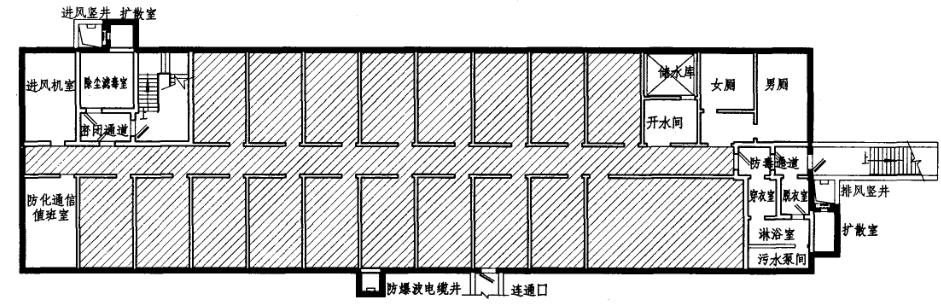

002 空间划分

防空地下室包括主体有防毒要求主体允许染毒的两种类型 。

防护密闭门密闭门是划分各个空间的界限。

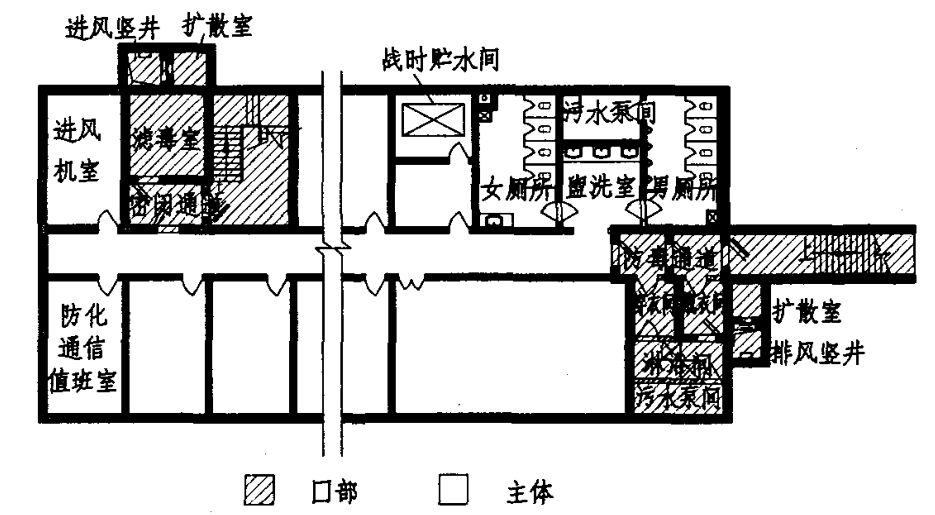

对于主体有防毒要求的防空地下室,主体属于清洁区,防护密闭门内、最内侧防护门之外算染毒区。 口部=染毒区+室外(通道、楼梯、竖井)。

对于主体允许染毒(如专业队装备掩护部),主体属于染毒区,口部属于室外。

AWhouse-JH

2.1.35 防护密闭门 airtight blast door
既能阻挡冲击波又能阻挡毒剂通过的门。


2.1.36 密闭门 airtight door
    能够阻挡毒剂通过的门。

2.1.14 主体 main part
    防空地下室中能满足战时防护及其主要功能要求的部分。对于有防毒要求的防空地下室,其主体指最里面一道密闭门以内的部分。

2.1.23 口部 gateway
    防空地下室的主体与地表面,或与其它地下建筑的连接部分。对于有防毒要求的防空地下室,其口部指最里面一道密闭门以外的部分,如扩散室、密闭通道、防毒通道、洗消间(简易洗消间)、除尘室、滤毒室和竖井、防护密闭门以外的通道等。

2.1.15 清洁区 airtight space
    防空地下室能抵御预定的爆炸动荷载作用,且满足防毒要求的区域。

2.1.16 染毒区 airtightless space
    防空地下室能抵御预定的爆炸动荷载作用,但允许染毒的区域。

3.1.7 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、生产车间、区域供水站、电站控制室、物资库等主体有防毒要求的防空地下室设计,应根据其战时功能和防护要求划分染毒区与清洁区。其染毒区应包括下列房间、通道:
    1 扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间;
    2 医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。

3.1.8 专业队装备掩蔽部、人防汽车库和电站发电机房等主体允许染毒的防空地下室,其主体和口部均可按染毒区设计。

2019-93.人防中属于人防清洁区的是:

A.消毒区

B.洗消区

C.厕所

D.除尘间

答案:A

人防地下室口部的功能包括 (2018-052)

虑毒室 洗消间 竖井 战时厕所

洗消间 竖井 防毒通道 防化值班室

虑毒室 洗消间 竖井 防密外通道

虑毒室 洗消间 竖井 战时进风井

答案:C

003 单元划分

一个防护单元分成2个或者4个防爆单元。

防爆单元破坏后,整个防护就不能用了。

AWhouse-JH

3.2.6 医疗救护工程、防空专业队工程、人员掩蔽工程和配套工程应按下列规定划分防护单元和抗爆单元
    1 上部建筑层数≤9的防空地下室应按要求划分防护单元和抗爆单元;

单元类型 防空专业队人员掩护部  人员掩蔽工程
防护单元 1000 2000
防爆单元 500 500

注:防空地下室内部为小房间布置时,可不划分抗爆单元。

2 上部建筑的层数≥10(其中一部分上部建筑可不足层数,但其建筑面积不得大于200)的防空地下室,可不划分防护单元和抗爆单元;

3 对于多层的乙类防空地下室和多层的核5级、核6级、核6B级的甲类防空地下室,当其上下相邻楼层划分为不同防护单元时,位于下层及以下的各层可不再划分防护单元和抗爆单元。(4级、4B级必须每层分)

2.1.17 防护单元 protective unit
    在防空地下室中,其防护设施和内部设备均能自成体系的使用空间。

3.2.9 相邻防护单元之间应设置防护密闭隔墙(亦称防护单元隔墙)。防护密闭隔墙应为整体浇筑的钢筋混凝土墙,并应符合下列规定:
    1 甲类防空地下室的防护单元隔墙应满足本规范第4章中有关防护单元隔墙的抗力要求;
    2 乙类防空地下室防护单元隔墙的厚度常5级不得小于250mm常6级不得小于200mm。

3.2.10 两相邻防护单元之间应至少设置个连通口。防护单元之间连通口的设置应符合下列规定:
    1 在连通口的防护单元隔墙两侧应各设置一道防护密闭门

2.1.18 抗爆单元 anti-bomb unit
    在防空地下室(或防护单元)中,用抗爆隔墙分隔的使用空间。

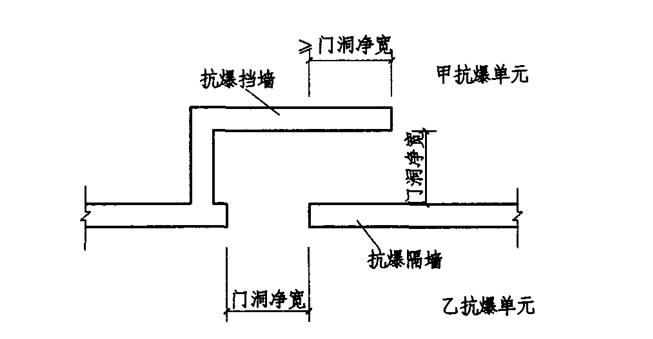

3.2.7 相邻抗爆单元之间应设置抗爆隔墙。两相邻抗爆单元之间应至少设置个连通口。不利于平时使用的抗爆隔墙和抗爆挡墙均可在临战时构筑。临战时构筑的抗爆隔墙和抗爆挡墙,其墙体的材料和厚度应符合下列规定:1.采用预制钢筋混凝土构件组合墙时,其厚度不应小于120mm,并应与主体结构连接牢固;

2.1.46 掩蔽面积 sheltering area

    供掩蔽人员、物资、车辆使用的有效面积。其值为与防护密闭门(和防爆波活门)相连接的临空墙、外墙外边缘形成的建筑面积扣除结构面积和下列各部分面积后的面积:
    ①口部房间、防毒通道、密闭通道面积;
    ②通风、给排水、供电、防化、通信等专业设备房间面积;
    ③厕所、盥洗室面积。

掩蔽面积 sheltering area

人防遮掩面积不包括 (2018-053)

①口部房间、防毒通道、密闭通道
②通风、给排水、供电、防化、通信等专业设备房间
③厕所,盥洗室

A

B①②

C②③

D①②③

答案:D

人防工程中人员掩蔽工程的防护单元面积不大于?(2017-023)

1000平米

1500平米

2000平米

2500平米

答案:C

004 出入口与主要出入口

战时主要出入口应是室外主入口。

人员隐蔽与物质库,符合条件的可共设。

甲、乙类中较Low级别的,符合条件可以利用室内的,甲、乙条件不一样。

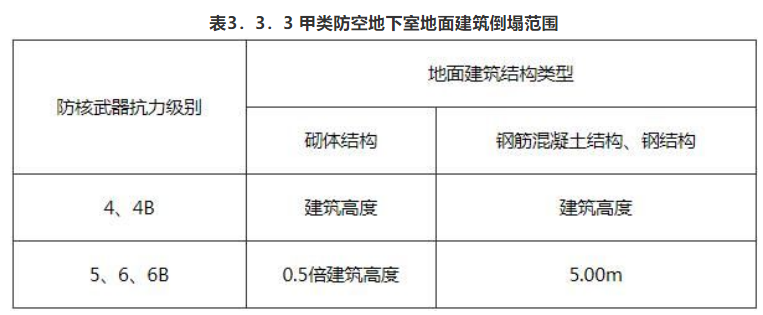

甲类的主要出入口还需要考虑地面建筑倒塌范围。

AWhouse-JH

3.3.1 防空地下室战时使用的出入口,其设置应符合下列规定:
    1
防空地下室的每个防护单元不应少于个出入口不包括竖井式出入口、防护单元之间的连通口),其中至少有一个室外出入口(竖井式除外)。战时主要出入口应设在室外出入口(符合第3.3.2条规定的防空地下室除外);
    2 消防专业队装备掩蔽部的室外车辆出入口不应少于
    3 符合下列条件之一的两个相邻防护单元,可在防护密闭门外共设一个室外出入口
        1) 当两相邻防护单元均为人员掩蔽工程时或其中一侧为人员掩蔽工程另一侧为物资库时;
        2) 当两相邻防护单元均为物资库,且其建筑面积之和不大于6000时:

3.3.2 符合下列规定的防空地下室,可不设室外出入口
    1 乙类防空地下室当符合下列条件之一时:
        1) 与具有可靠出入口(如室外出入口)的,且其抗力级别不低于该防空地下室的其它人防工程相连通;
        2) 上部地面建筑为钢筋混凝土结构(或钢结构)的常6级乙类防空地下室,当符合下列各项规定时:
            (1) 主要出入口的首层楼梯间直通室外地面,且其通往地下室的梯段上端至室外的距离不大于5.00m;
            (2) 主要出入口与其中的一个次要出入口的防护密闭门之间的水平直线距离不小于15.00m,且两个出入口楼梯结构均按主要出入口的要求设计;
    2 因条件限制(主要指地下室已占满红线时)无法设置室外出入口的核6级、核6B级的甲类防空地下室,当符合下列条件之一时:
        1) 与具有可靠出入口(如室外出入口)的,且其抗力级别不低于该防空地下室的其它人防工程相连通;
        2) 当上部地面建筑为钢筋混凝土结构(或钢结构),且防空地下室的主要出入口满足下列各项条件时:
            (1) 首层楼梯间直通室外地面,且其通往地下室的梯段上端至室外的距离不大于2.00m;
            (2) 在首层楼梯间由梯段至通向室外的门洞之间,设置有与地面建筑的结构脱开的防倒塌棚架;
            (3) 首层楼梯间直通室外的门洞外侧上方,设置有挑出长度不小于1.00m的防倒塌挑檐(当地面建筑的外墙为钢筋混凝土剪力墙结构时可不设);
            (4) 主要出入口与其中的一个次要出入口的防护密闭门之间的水平直线距离不小于15.00m。

3.3.4 在甲类防空地下室中,其战时作为主要出入口室外出入口通道的出地面段(即无防护顶盖段)应符合下列规定:
    1 当出地面段设置在地面建筑倒塌范围以外,且因平时使用需要设置口部建筑时,宜采用单层轻型建筑;
    2 当出地面段设置在地面建筑倒塌范围以内时,应采取下列防堵塞措施:
        1) 核4级、核4B级的甲类防空地下室,其通道出地面段上方应设置防倒塌棚架;
        2) 核5级、核6级、核6B级的甲类防空地下室,平时设有口部建筑时,应按防倒塌棚架设计;平时不宜设置口部建筑的,其通道出地面段的上方可采用装配式防倒塌棚架临战时构筑,且其做法应符合本规范第3.7节的相关规定。

2019-94.关于人防疏散口的论述错误的是?

A.竖井也可算出入口

B.两个防护单元可以借助另一个作为次要疏散口

C.两个疏散口在防爆门之外可以共用一个出地面的出口

D.电梯设在防控地下室的防护密闭区以外

答案:A

005 出入口楼梯与通道形式

室外出入口有两种,独立式和附壁式 。外通道临空墙有规定。

附壁式与室内出入口内通道有规定。

AWhouse-JH

3.3.10 核4级、核4B级的甲类防空地下室的独立式室外出入口不得采用直通式

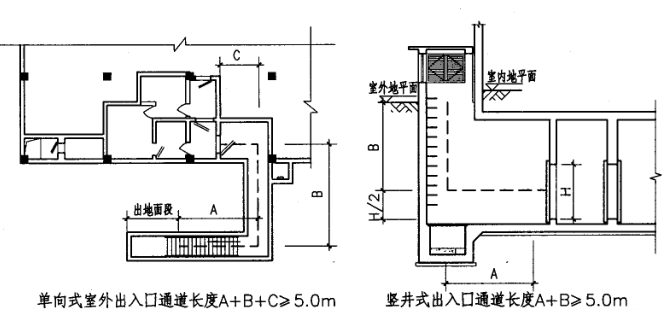

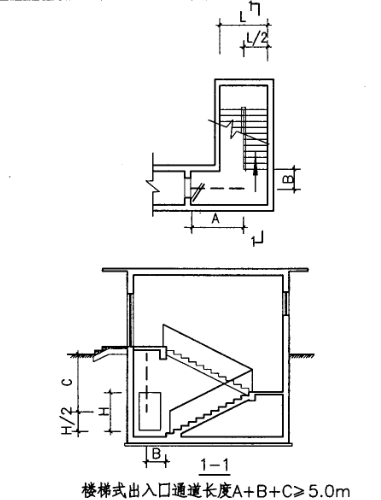

独立式室外出入口的防护密闭门外通道长度(其长度可按防护密闭门以外有防护顶盖段通道中心线的水平投影的折线长计,对于楼梯式、竖井式出入口可计入自室外地平面至防护密闭门洞口高1/2处的竖向距离,下同)不得小于5.00m

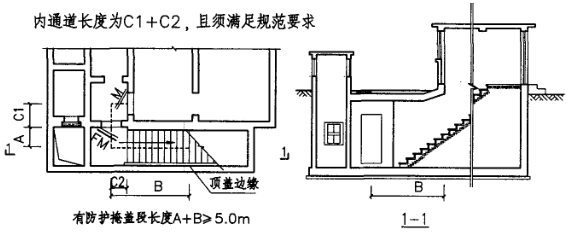

3.3.12 附壁式室外出入口的防护密闭门外通道长度(其长度可按防护密闭门以外有防护顶盖段通道中心线的水平投影折线长计)不得小于5.00m

乙类防空地下室附壁式室外出入口的自防护密闭门至密闭门之间的通道(亦称内通道)最小长度,可按建筑需要确定;战时室内有人员停留的甲类防空地下室,其附壁式室外出入口的内通道最小长度应符合规定。

3.3.14 战时室内有人员停留的乙类防空地下室、核6B级甲类防空地下室和装有钢筋混凝土人防门的核6级甲类防空地下室,其室内出入口有、无90°拐弯以及其防护密闭门与密闭门之间的通道(亦称内通道)长度均可按建筑需要确定;战时室内有人员停留的核4级、核4B级、核5级的甲类防空地下室和装有钢结构人防门的核6级甲类防空地下室的室内出入口不宜采用无拐弯形式,且其具有一个90°拐弯的室内出入口内通道最小长度,应符合规定。

006 出入口细部与尺寸要求

3.3.5 出入口通道、楼梯和门洞尺寸应根据战时及平时的使用要求,以及防护密闭门、密闭门的尺寸确定。并应符合下列规定:

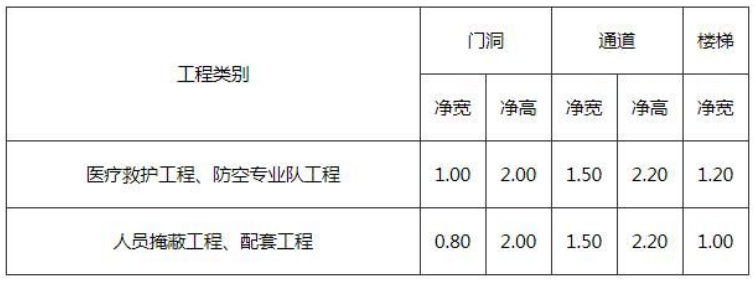

 1 防空地下室的战时人员出入口的最小尺寸应符合表的规定;战时车辆出入口的最小尺寸应根据进出车辆的车型尺寸确定;

注:战时备用出入口的门洞最小尺寸可按宽×高=0.70m×1.60m;通道最小尺寸可按1.00m×2.00m。

2 人防物资库的主要出入口宜按物资进出口设计,建筑面积不大于2000物资库的物资进出口门洞净宽不应小于1.50m、建筑面积大于2000物资库的物资进出口门洞净宽不应小于2.00m

3.3.6 防空地下室出入口人防门的设置应符合下列规定:
    1 人防门的设置数量应符合表3.3.6的规定,并按由外到内的顺序,设置防护密闭门、密闭门; 2 防护密闭门向外开启;3 密闭门向外开启。

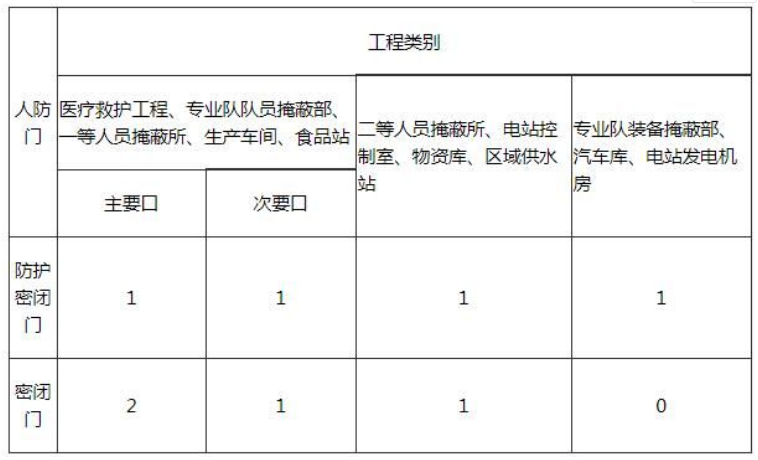

表3.3.6

3.3.8 人员掩蔽工程战时出入口的门洞净宽之和,应按掩蔽人数每100人不小于0.30m计算确定。每樘门的通过人数不应超过700人,出入口通道和楼梯的净宽不应小于该门洞的净宽。两相邻防护单元共用的出入口通道和楼梯的净宽,应按两掩蔽入口通过总人数的每100人不小于0.30m计算确定。
    注:门洞净宽之和不包括竖井式出入口、与其它人防工程的连通口和防护单元之间的连通口。

3.3.9 人员掩蔽工程的战时阶梯式出入口应符合下列规定:
    1 踏步高不宜大于0.18m,宽不宜小于0.25m

城市地下空间兼顾人防的设计中,疏散门每樘通过人数最多为:(2013-106)

250

350

500

700

答案:D

人民防空地下室两相邻防护单元连通口应设防护密闭门,设置方法正确的是:(2011-101)

相邻防护单元抗力相同时,按高抗力设一道

相邻防护单元抗力不同时,按高抗力设两道

相邻防护单元抗力不同时,与所在防护单元一致,两侧各设一道

相邻防护单元抗力不同时,高抗力防护单元侧设低抗力门,低抗力防护单元侧设高抗力门各一道

答案:D

007 其他细部要求

3.1.3 防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m;距有害液体、重毒气体的贮罐不应小于100m。

3.1.6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
    穿过人防围护结构的管道应符合下列规定:
    1 与防空地下室无关的管道不宜穿过人防围护结构;上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室;
      注:无关管道系指防空地下室在战时及平时均不使用的管道。

防空地下室那个选址点较为适宜?(2018-039)

A处

B处

C处

D处

答案:A处

人防工程的服务半径不宜大于?(2017-019)

100m

200m

300m

400m

答案:B

3.2.1 医疗救护工程的规模可参照表3.2.1-1确定。防空专业队工程和人员掩蔽工程的面积标准应符合表3.2.1-2的规定。(防空专业队人员掩护部3㎡/人,人员掩蔽工程 1㎡/人。)

防空地下室的室内地平面至梁底和管底的净高不得小于2.00m;其中专业队装备掩蔽部和人防汽车库的室内地平面至梁底和管底的净高还应大于、等于车高加0.20m。

3.2.2 战时室内有人员停留的防空地下室,其钢筋混凝土顶板应符合下列规定:
    1 乙类防空地下室的顶板防护厚度不应小于250mm。(甲类核6、6B级顶板最小防护厚度250mm。其他级别500-1250mm。海拔越高要求越厚。)

3 不满足最小防护厚度要求的顶板,应在其上面覆土,覆土的厚度不应小于最小防护厚度与顶板防护厚度之差1.4

3.3.13 战时室内有人员停留的乙类防空地下室,其附壁式室外出入口临空墙厚度不应小于250mm。(甲类核6、6B级顶板最小防护厚度250mm。其他级别550-1250mm。海拔越高要求越厚。)

3.3.16甲类防空地下室的钢筋混凝土临空墙的厚度不能满足最小防护厚度要求时,可按下列方法之一进行处理:
    1 采用砌砖加厚墙体实心砖砌体的厚度不应小于最小防护厚度与临空墙厚度之差的1.4空心砖砌体的厚度不应小于最小防护厚度与临空墙厚度之差的2.5
    2 对于不满足最小防护厚度要求的临空墙,其内侧只能作为防毒通道、密闭通道、洗消间(即脱衣室、淋浴室和检查穿衣室)和简易洗消间等战时无人员停留的房间、通道。

3.2.15 顶板底面高出室外地平面的防空地下室必须符合下列规定。
    1
上部建筑为钢筋混凝土结构的甲类防空地下室。其顶板底面不得高出室外地平面;上部建筑为砌体结构的甲类防空地下室,其顶板底面可高出室外地平面,但必须符合下列规定:
        1)
当地具有取土条件的核5级甲类防空地下室,其顶板底面高出室外地平面的高度不得大于0.50m,并应在临战时按下述要求在高出室外地平面的外墙外侧覆土,覆土的断面应为梯形。其上部水平段的宽度不得小于1.0m,高度不得低于防空地下室顶板的上表面,其水平段外侧为斜坡,其坡度不得大于1:3(高:宽);
        2)
核6级、核6B级的甲类防空地下室,其顶板底面高出室外地平面的高度不得大于1.00m,且其高出室外地平面的外墙必须满足战时防常规武器爆炸、防核武器爆炸、密闭和墙体防护厚度等各项防护要求;

    2
乙类防空地下室的顶板底面高出室外地平面的高度不得大于该地下室净高的1/2,且其高出室外地平面的外墙必须满足战时防常规武器爆炸、密闭和墙体防护厚度等各项防护要求。

3.3.19 备用出入口可采用竖井式,并宜与通风竖井合并设置。竖井的平面净尺寸不宜小于1.0m×1.0m

3.3.20 防空地下室的战时出入口应按表3.3.20的规定,设置密闭通道、防毒通道、洗消间或简易洗消。

表3.3.20 战时出入口的防毒通道、洗消设施和密闭通道
注:其它口包括战时的次要出入口、备用出入口和与非人防地下建筑的连通口等。
3.3.22 防毒通道的设置应符合下列规定:
    1 防毒通道宜设置在排风口附近,并应设有通风换气设施;
    3 防毒通道的大小应满足战时的使用要求,并应符合下列规定:
        1) 当两道人防门均向外开启时,在密闭门门扇开启范围之外应设有人员(担架)停留区。人员通过的防毒通道,其停留区的大小不应小于两个人站立的需要;担架通过的防毒通道,其停留区的大小应满足担架及相关人员停留的需要;
        2) 当外侧人防门向外开启,内侧人防门向内开启时,两门框墙之间的距离不宜小于人防门的门扇宽度,并应满足人员(担架)停留区的要求。
3.3.23 洗消间的设置应符合下列规定:
    1 洗消间应设置在防毒通道的一侧
   2 洗消间应由脱衣室、淋浴室和检查穿衣室组成:脱衣室的入口应设置在第一防毒通道内;淋浴室的入口应设置一道密闭门;检查穿衣室的出口应设置在第二防毒通道内;

工程简易洗消间最小使用面积是(2017-020)

4平米

5平米

6平米

8平米

答案:B

3.5.2 每个防护单元的男女厕所应分别设置。厕所宜设前室。
    厕所的设置可按下列规定确定:
    1 男女比例:二等人员掩蔽所可按1:1,其它防空地下室按具体情况确定;
    2 大便器(便桶)设置数量:男每40~50人设一个;女每30~40人设一个;
    3 水冲厕所小便器数量与男大便器同,若采用小便槽,按每0.5m长相当于一个小便器计。

3.9.3 防空地下室的顶板不应抹灰。平时设置吊顶时,应采用轻质、坚固的龙骨,吊顶饰面材料应方便拆卸。密闭通道、防毒通道、洗消间、简易洗消间、滤毒室、扩散室等战时易染毒的房间、通道,其墙面、顶面、地面均应平整光洁,易于清洗。

3.9.4 设置地漏的房间和通道,其地面坡度不应小于0.5%,坡向地漏,且其地面应比相连的无地漏房间(或通道)的地面低20mm

2019-92.人防工程中可以临战施工的是?

A.现浇钢筋混凝土构造

B.通风口保护措施

C.防火密闭门

D.抗爆隔墙

答案:D

关于防空地下室顶板的装修做法,错误的是?(2018-073)

A抹灰顶棚

B刮腻子顶棚

C 涂料顶棚

D 不可直接挂石材

答案:A

人防设施中染毒区与清洁区之间墙体厚度不应小于()mm?  (2018-105)

100

150

200

300

答案:200

乙类防空地下室的顶板防护厚度不应小于?(2017-021)

200mm

250mm

300mm

350mm

答案:B
