形式与结构︱菲尔米尼集合住宅

菲尔米尼集合住宅Unité d’Habitation, Firminy, Perspective of east facade by Le Corbusier. From Le Corbusier Le Grand
Unité d’Habitation, Firminy, Perspective of east facade by Le Corbusier. From Le Corbusier Le Grand
  UNITÉ D’HABITATION | Firminy  © CEMAL EMDEN
UNITÉ D’HABITATION | Firminy © CEMAL EMDEN

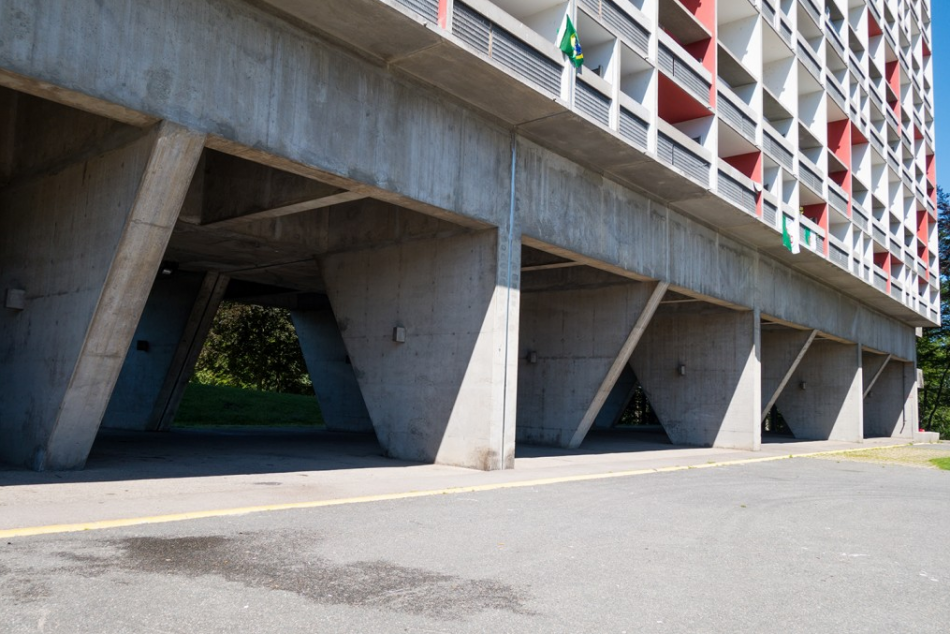

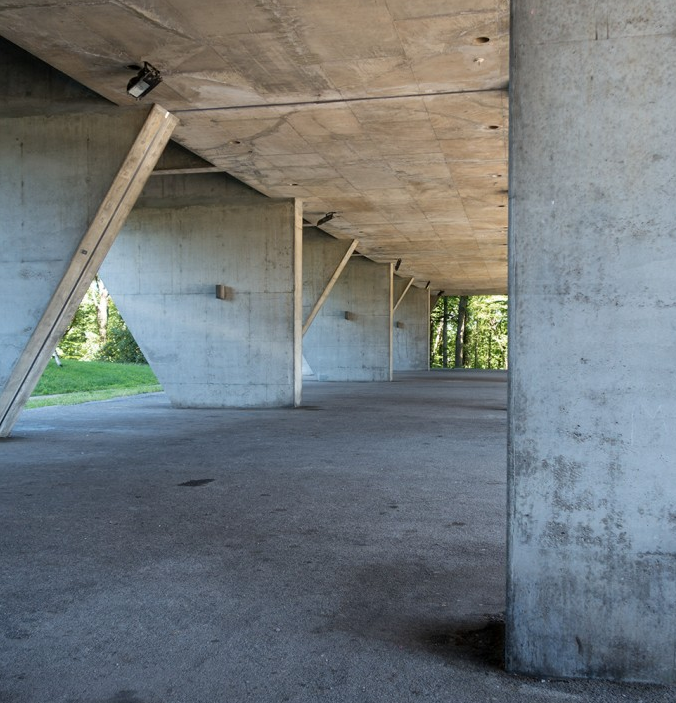

楼板支承在分隔居住单元的承重墙上。如果承重墙一直到地,则有用的空间将不能得到充分利用,而且缺乏观赏趣味。因为在底层墙体的全部截面是超过结构上的需要的,因此勒·柯布西埃将墙体缩减成为一系列倾斜片,向内倾斜和向外倾斜相间。这样他开畅了高楼的底层。

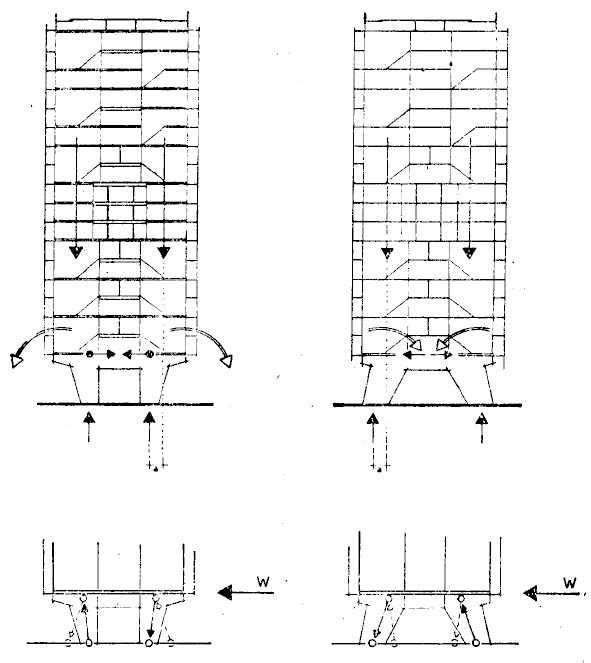

结构垂直于长轴是对称的,从而向外倾的支座彼此相拉而向内倾斜的彼此相挤。所有的支承构件共同抵抗横向风力,起一个空间刚架的作用。这里向内倾斜片和向外倾斜片相间证明了结构上的用处。如果这些片一个方向倾斜的话,对竖向对称荷载是完全可以的,一旦荷线不对称就不稳定了。在一对墙体之间引进一个能承受剪力的水平构件或把墙体下端与基础固定,这样就可以取得必要的横向刚度。

图源 Curt Siegel 《 Structure and Form in Modern Architecture 》
 UNITÉ D’HABITATION | Firminy  ©  Sarah Ramsey
UNITÉ D’HABITATION | Firminy © Sarah Ramsey
 UNITÉ D’HABITATION | Firminy  ©  Sarah Ramsey
UNITÉ D’HABITATION | Firminy © Sarah Ramsey
