一级注册建筑师真题︱建筑设备作图

任务描述

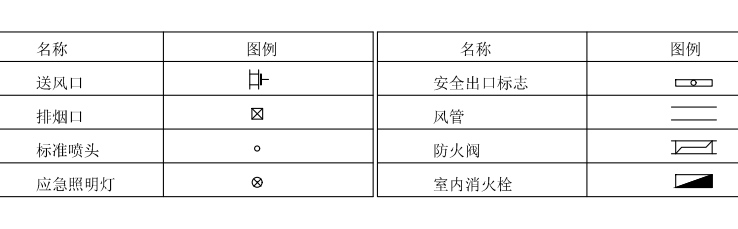

图为某高层办公楼标准层核心简及走廊局部平面，为一类高层建筑。根据现行规范和任务条件、任务要求和本题图例。按照合理的原则，在图中完成核心筒及走廊部分相关消防设计。

任务条件

1.每个加压送风坚井面积不应小于1.5㎡;走廊区域排烟竖井面积合计不应小于2.0㎡;图中所示竖井面积均已隐含其内部的金属风管,金属竖管无须绘制。

2.根据现行规范要求,本图公共区域至少应是2个吊顶排烟口。

3.自动喷水灭火系统采用标准喷头。

任务要求

1利用图中现有井道确定并注明加压送风竖井;布置风口。

2.利用图中现有井道确定并注明排烟竖井;布置水平排烟管和吊顶排烟口。

3.布置防火阀。

4.在符合规范的前提下，按最少数量的方式布置标准喷头。

5.布置应急照明、安全出口标志。

6.布置防火门及其耐火等级: FM-甲、乙、丙。

7.根据作图结果，用2B铅笔填涂答题卡第31 40的答案。

31.加压送风竖井的数量是:

A.6

B.4

C.2

D.0

32.下列选项中,应设置吊顶排烟口的区域是:

A.消防前室

B.走廊

C.楼梯间

D.卫生间

33.关于排烟系统的正确描述是:

A.吊顶排烟口经水平排烟管接至排烟竖井内的竖管

B.吊顶排烟口经水平排烟管接至排风井的竖管

C.吊顶排烟口经水平排烟管、防火阀接至排烟竖井内的竖

D.吊顶排烟口经水平排烟管、防火阀接至排风井的竖管

34.下列选项中,不应设置自动喷水灭火系统的部位是: .

A.消肪前室

B.卫生间

C.盥洗室

D.配电室

35.走廊(包括电梯厅)应设置的标准喷头最少数量是: .

A.18

B.21

C.24

D.27

36.下列选项中，均应设置应急照明的部位是:

A.楼梯间、配电室

B.楼梯间、卫生间

C.卫生间、电缆井

D.配电室、电缆井

37.安全出口标志数量是:

A.1

B.2

C.3

D.4

38.应设置的防火阀数量是:

A.1

B.2

C.3

D.4

39应增设的室内消火栓最少数量是:

A.1

B.2

C.3

D.4

40.应设置的防火门耐火等级及数量是:

A.FM-甲1、FM-乙4、FM-丙2

B.FM-甲1、FM-Z5、FM-丙1

C.FM-甲2、FM-Z4、FM-丙1

D.FM-甲3、FM-乙2、FM-丙2



任务描述:

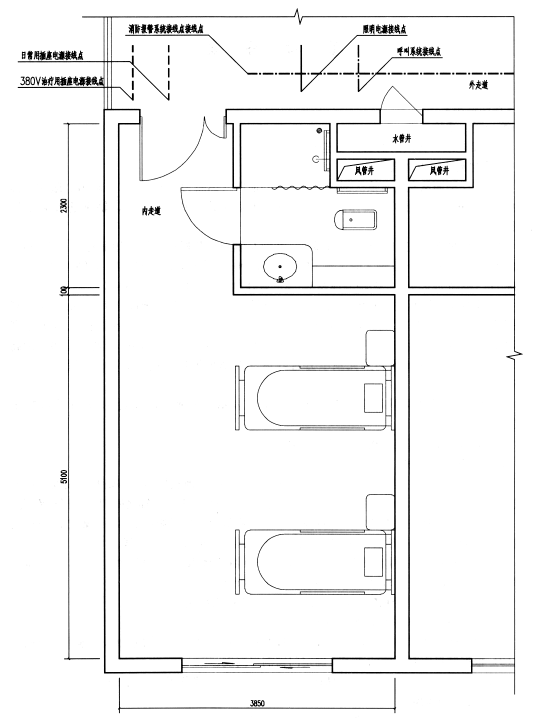

下图为某高层医院住院楼的一间双床病房平面图，房间内除卫生间外均不设吊顶。根据现行设计规范、功能和任务要求，在经济合理的原则下，使用所提供的图例完成病房内电气设施布置。

任务要求:

1.布置荧光灯、筒灯、夜灯、开关和排风扇。每张病床配备1盏筒灯和1盏荧光灯。筒灯为床头局部照明，病人自控，应靠近病床;荧光灯为普通照明，应在病房公共区域内集中控制。卫生间照明使用筒灯。

2.每张病床应配备1个380V治疗用插座和1个日常用插座。治疗用插座与病床的水平距离应大于1.0m，日常用插座应靠近病床，两者互不干扰。

3.布置火灾探测器。

4.布置呼叫按钮。

5.根据作图结果，用2B铅笔填涂答题卡上第32题~第40题的答案。

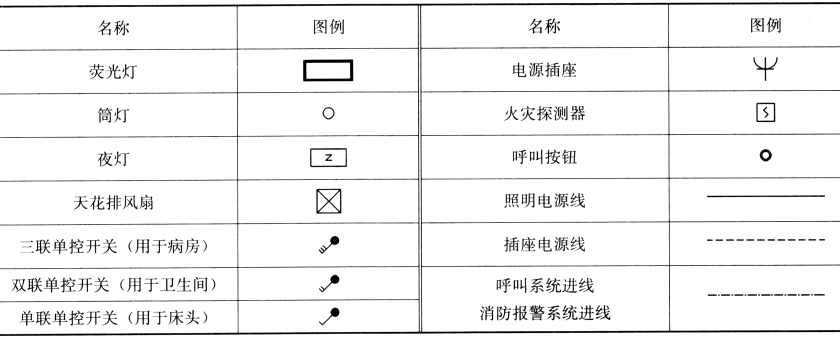

图例:



任务描述:

图为南方某社区中心的首层局部平面，室内除配电间外，均设置吊顶，空调采用多联机系统。根据现行规范、任务要求和图例。合理完善此部分空调、送排风系统的布置。

任务要求:

1.布置新风支管、对应连接每台室内机。

2.布置水平冷媒管，在冷媒管井内布置冷媒竖管，满足新风系统和室内空调系统的不.同热工工况。

3.布置配电间的排风扇和进风阀，完善卫生间的排风系统。

4.布置防火阀和风管消声器。

5.布置风管防雨百叶。

6.根据作图结果，先完成第4页第31~40题作图选择的作答，再用2B铅笔填涂答题卡上第31~40题的答案。

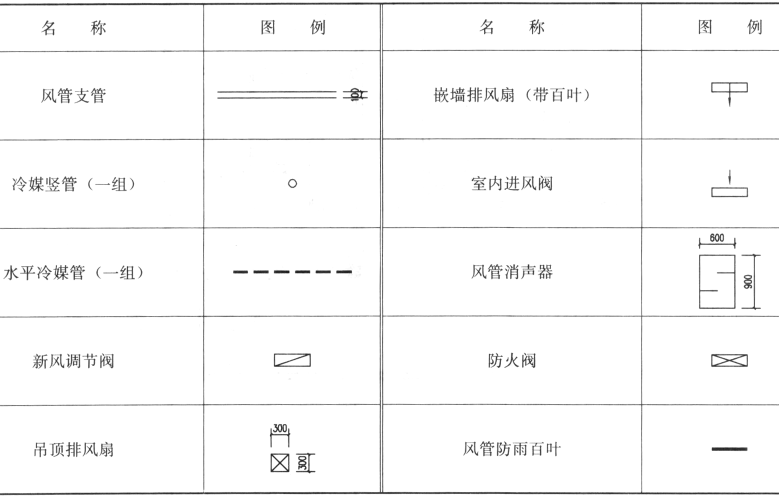

图例:

31.空调新风支管应:

A.连接到室内机回风口

B.连接到室内机的任何部位

C.连接到室内机靠近送风口侧

D.同时连接到室内机回风口和送风口

32.冷媒竖管的数量(组)是:

A.1

B.2

C.3

D.4

33.水平冷媒管的正确布置方式是:

A.1组接到新风机，1组接到室内机

B.1组接到新风机，1组接入到室内机送风口

C.1组接到走廊、交流厅的室内机，1组接到其他房间的室内机

D.1组接到走廊、交流厅的室内机，1组接到新风机

34.新风调节阀的数量是:

A.7

B.8

C.9

D.10

35.吊顶排风扇布置在:

A.男、女厕和新风机房

B.无障碍厕所和配电间

C.配电间和新风机房

D.男、女厕和无障碍厕所.

36. 嵌墙排风扇最少有几处:

A.4

B. 3

C. 2

D.1

37.室内进风阀的数量是:

A.1

B.2

C.3

D.4

38.消声器必须布置在:

A.走廊的新风主管上

B.新风机房内的新风主管上

C.厕所的天花排风主管上

D.室内机的新风支管上

39.防火阀的数量是:

A. 1

B.2

C.3

D.4

40.风管防雨百叶的数量是:

A.1

B.2

C.3

D.4



任务描述

图为某9层二类高层办公楼的顶层局部平面图(同一 部位)，根据现行规范、任务条件、任务要求和图例，根据技术经济合理的原则，完成空调通风及消防系统平面布置。

任务条件

●建筑层高均为 4.0m，各樘外窗可开启 面积均为1.0㎡。

●中庭6~9层通高，为独立防火分区，以特级防火卷帘与其他区域分隔。

●办公室、会议室采用风机盘管加新风系统。

●走廊仅提供新风。

●自动喷水灭火系统采用标准喷头。

任务要求

在指定平面图的①~⑤轴范围内完成以下布置:

1.平面图1:布置会议室风机盘管的空调水管系统。

2.平面图2:布置排风管和排风口;布置新风管和新风口，新风由新风机房提供。

3.平面图3:补充布置排烟管、排烟口和室内消火栓。

4.平面图4:布置标准喷头。

1.空调水管的正确连接方式是:

A.供水管、回水管均接至风机盘管

B.供水管接至风机盘管，回水管接至新风处理机

C.供水管接至新风处理机，回水管接至风机盎管

D.供水管、回水管均接至新风处理机后再接至风机盘管

2.风机盘管的冷凝水管可直接接至:

A.污水管

B.废水管

C.回水立管

D.拖布池

3.新风由采风口接至走廊内新风干管的正确路径应为:

A.采风口一新风管一新风处理机一防火阀一新风管

B.防火阀一采风口一新风管一新风处理机- -新风管

C.采风口一新风管一新风处理机一新风管一防火阀

D.采风口一防火阀一新风管一新风处理机-新风管

4.由新风机房提供的新风进入走廊内的新风于管后，下列做法中正确的是:

A.经新风支管送至办公室、会议室新风口或风机盘管送风管

B.经防火阀接至新风支管后送至办公室、会议室新风口

C.经新风支管及防火阀送至办公室、会议室风机盘管送风管.

D.经新风支管及防火阀送至中庭新风口

5.应设置排风系统的区域是:

A.卫生间和前室

B.清洁间和楼梯间

C.前室和楼梯间

D.卫生间和清洁间

36.应设置排烟口的区域是:

A.仅走廊

B.走廊和会议室

C.走廊和前室

D.前室和会议室

7.排烟口的正确做法是:

A.直接安装在排烟竖井侧墙上

B.经排烟管接至排烟竖井

C.经排烟管、防火阀接至排烟竖井

D.经防火阀、排烟管接至排烟竖井

38.①~⑤轴范围内应增设的室内消火栓数量最少是:

A.1个

B.2个

C.3个

D.4个

39.①~⑤轴与图~⑧轴范围内应设置的标准喷头数量最少是:

A.18个

B.21个

C.24个

D.27个

40.⑧~⑥轴范围内应设置自动喷水灭火系统的区域是:

A.仅走廊

B.走廊和办公室

C.走廊、办公室和前室

D.走廊、办公室、前室和新风机房



1.任务描述

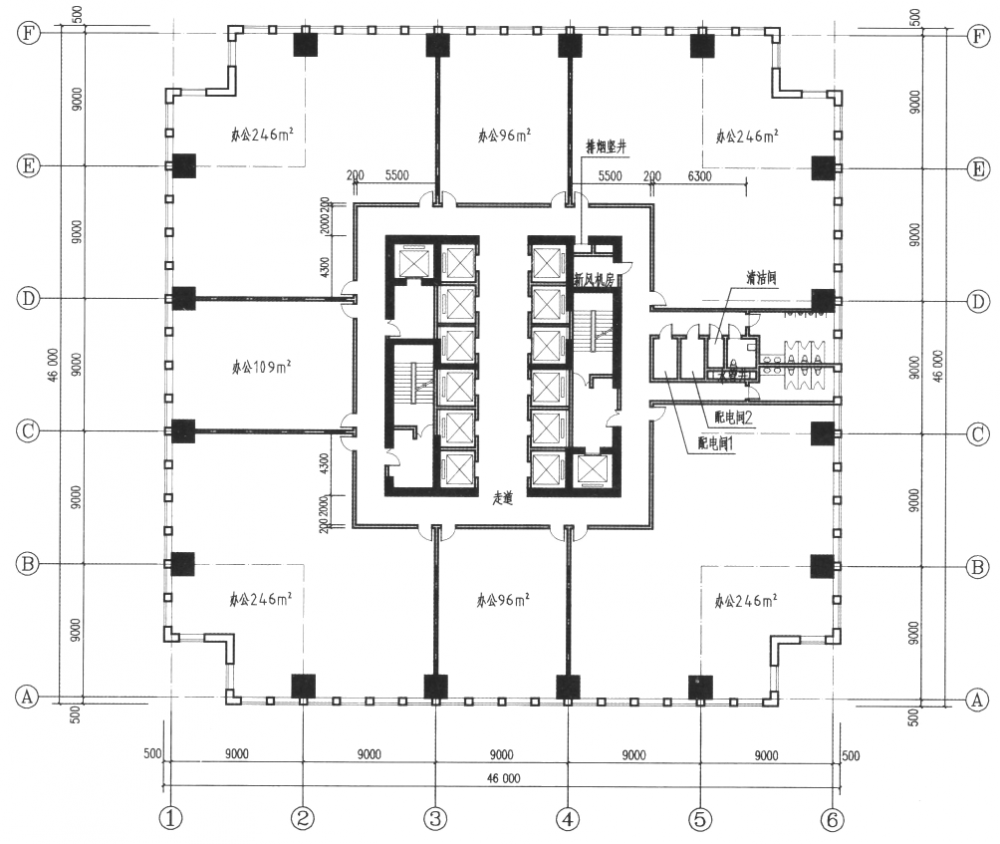

图为某超高层办公楼，标准层的面积为2000m2,外墙窗为固定窗，根据现行消防设计规范、任务要求和图例，以经济合理的原则完成消防设施的布置。

2.任务要求

(1) 消防排烟:由排烟竖井引出排烟总管，从排烟总管分别接排烟支管到需要设置机械排烟的部位，并画出排烟百叶风口，并在需要的部位设置排烟阀。

(2) 正压送风:在需要设置正压送风的部位画出正压送风竖井，每个竖井的面积不小于0.5㎡。

(3) 消防报警:除办公空间外，在其他需要的空间布置火灾探测器。

(4)应急照明:布置应急照明灯。

(5) 消火栓:除办公空间外，在其他需要的空间布置室内消火栓。

(6)防火门:选用布置不同等级的防火门。

1.需要设置机械排烟的房间有几个?

A.4

B.5

C.6

D.7

2.排烟管道上需要设置几个排烟阀?

A.6

B.7

C.8

D.9

3.需要设置正压送风的部位最少有几处?

A.3

B.4，

C.6

D.7

4.除办公空间外，需要设置火灾探测器的部位是:

A.走道、合用前室、前室、配电间、新风机房

B.走道、合用前室、前室、配电间、卫生间

C.合用前室、前室、新风机房、卫生间

D.走道、合用前室、前室、配电间、清洁间

5.需要设置应急照明灯的部位有几处?

A.4

B.6

C.8

D.10

6.除走道外，需要设置几个应急照明灯?

A.6

B.7

C.9

D.10

7.下列均需设置室内消火栓的部位是:

A.合用前室、消防电梯前室、走道

B.合用前室、配电间、走道

C.消防电梯前室、配电间、楼梯前室

D.消防电梯前室、楼梯前室、合用前室

8.除走道外，需要设置几个室内消火栓?

A.1

B.2

C.3

D.4

9.需要设置几个防火门?

A.7

B.8

C.9

D.10

10.下列防火门的等级和数量正确的是:

A.FM甲4、FM乙4、FM丙1

B.FM甲4、FM乙4、FM丙2

C.FM甲3、FM乙4、FM丙2

D.FM甲3、FM乙5、FM丙1

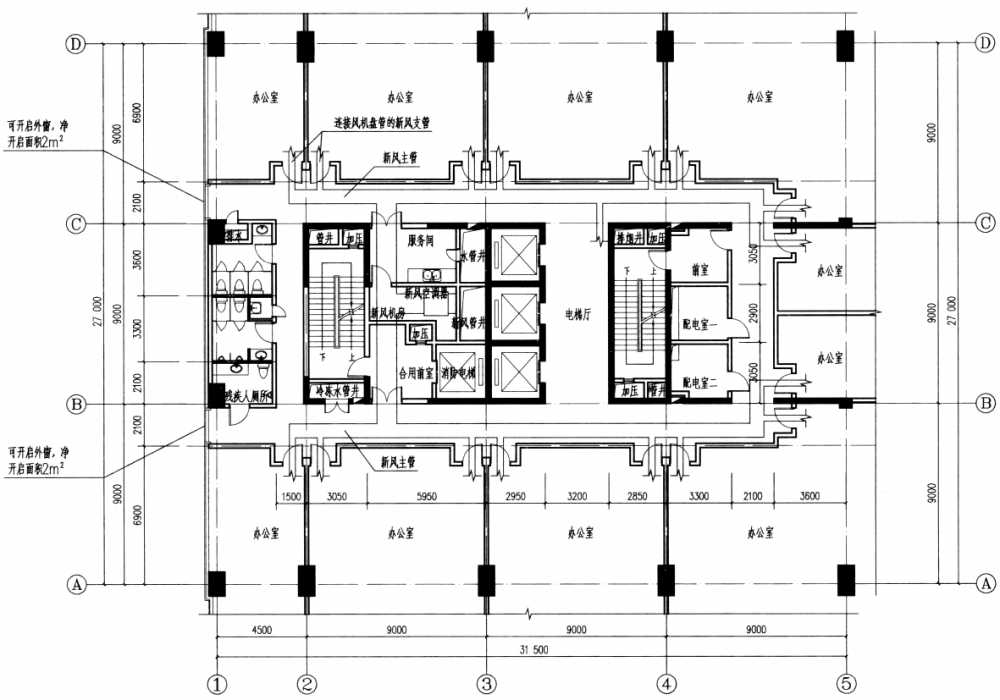

超高层办公楼标准层交通核消防设施布置

试题要求

1.任务描述

某超高层办公楼高区标准层的面积为1950m， 图为其局部平面，已布置有部分消防设施，根据现行规范、任务要求和图例，完成其余消防设施的布置。

2.任务要求

(1)布置新风管的防火阀。

(2)布置烟感报警器和自动喷水灭火喷淋头(办公室、走廊、电梯厅和楼梯间除外)。

(3) 在未满足要求的建筑核心简部位补设消火栓。

(4)布置安全出口标志灯。

(5) 布置走廊排烟口。

(6)标注防火门及其防火等级。

1.新风管上应布置的防火阀总数是:

A.1

B.2

C.3

D.4

2.应布置的烟感报警器总数是:

A.6

B.7

C.8

D.9

3.应布置的自动喷水灭火喷淋头总数是:

A.5

B.7

C.9

D.11

4.应补设消火栓的部位是:

A.合用前室

B.前室

C.合用前室、前室

D.疏散楼梯间

5.应布置的安全出口指示灯总数是:

A.2

B.3

C.4

D.5

6.走廊应布置的排烟口总数是:

A.C

B.1

C.2

D.3

7.甲级防火门的总数是:

A.3

B.4

C.5

D.6

8.乙级防火门的总数是:

A.2

B.4

C.6

D.8

9.丙级防火门的总数是:

A.0

B.1

C.2

D.3.

10.不设自动喷水灭火喷淋头的房间是:

A.服务间

B.合用前室

C.卫生间

D.配电间一、配电间二



1.任务描述

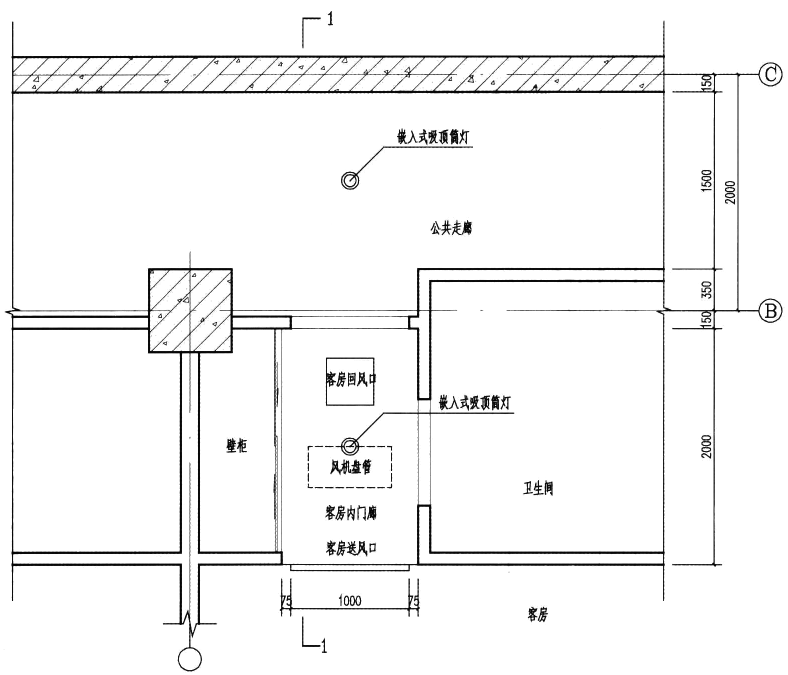

图为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷暖空调系统。要求在图1-1剖面图中按照提供的图例进行合理的管线综合布置。

2.任务要求

(1) 在1-1剖面图单面公共走廊吊顶内按比例布置新风主风管、走廊排烟风管、电缆桥架、喷淋水主管、冷冻供水主管、冷凝水主管，并标注前述设备名称、间距。

(2)在1-1剖面图客房内门廊吊顶内按比例布置新风支风管、风机盘管送风管、冷冻供水支管、冷凝水支管，表示前述设备与公共走廊吊顶内设备以及客房送风口的连接关系，并注出名称。

3.布置要求

(1)风管、电缆桥架、结构构件、吊顶下皮相互之间最小间距为100mm。

(2)水管主管应集中排列;水管主管之间，水管主管与风管、电缆桥架、结构构件之间的最小净间距为50mm。

(3)所有风管、水管、电缆桥架均不得穿过结构构件。

(4)无需表示设备吊挂构件。

(5) 电缆桥架不宜设置于水管正下方。

(6)新风应直接送入客房内。

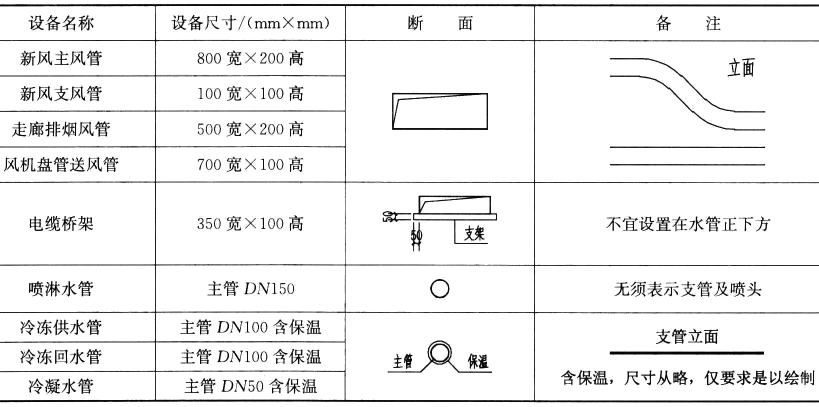

4.图例

1.在1-1剖面图中，下列哪项设备应布置于公共走廊吊顶空间的右部?

A.新风主风管

B.电缆桥架

C.走廊排烟风管

D.各种水管主管

2.下列哪项设备应布置于公共走廊吊项空间的上部?

A.新风主风管

B.走廊排烟风管

C.电缆桥架

D.冷凝水主管

3.电缆桥架的正确位置应:

A.在新风主风管上面

B.在新风主风管下面

C.在冷凝水主管下面

D.在喷淋水主管下面

4.在1-1剖面中，走廊排烟风管的正确位置应:

A.在新风主风管上面

B.在电缆桥架上面

C.在公共走廊吊顶空间的上郎

D.在公共走廊吊顶空间的左部

5.下列水管主管哪项应布置于公共走廊吊项空间的上部:

A.喷淋水主管、冷冻回水主管

B.冷冻供水主管、冷冻回水主管

C.冷冻回水主管、冷凝水主管

D.冷冻供水主管、喷淋水主管

6.以下哪项设备不需要通过支管与客房内门廊吊顶内的设备连通?

A.冷冻供水主管

B.冷冻回水主管

C.冷凝水主管

D.走廊排烟风管

7.下列新风支管的布置哪个是错误的?

A.连接客房回风口

B.连接客房送风口

C.穿过客房内门廊吊顶空间

D.连接新风主风管

8.下列客房送风口的连接哪个是正确的?

A.通过新风管连接客房回风口

B.通过送风管连接公共走廊吊顶空间

C.直接连接客房内门廊吊顶空间

D.通过送风管连接风机盘管

9.以下关于冷凝水主管标高的描述哪个是正确的?

A.应高于冷凝水支管标高

B.应低于冷凝水支管标高

C.与冷凝水支管标高无关

D.应高于风机盘管顶标高

10.以下关于设备标高的描述哪个是错误的?

A.冷冻供水的主管标高与支管标高无关

B.冷冻回水的主管标高与支管标高无关

C.冷冻回水主管标高与风机盘管冷冻回水支管接口标高的关系不大

D.冷冻供水主管标高必须高于风机盘管冷冻供水支管接口标高
