公交客运枢纽站︱建筑方案设计(作图题)2018年真题

任务描述

在南方某市城郊拟建一座总建筑面积约6200㎡的两层公交客运枢纽站(以下简称客运站),客运站站房应接驳已建成的高架轻轨站(以下简称轻轨站)和公共换乘停车楼(以下简称停车楼)。

用地条件

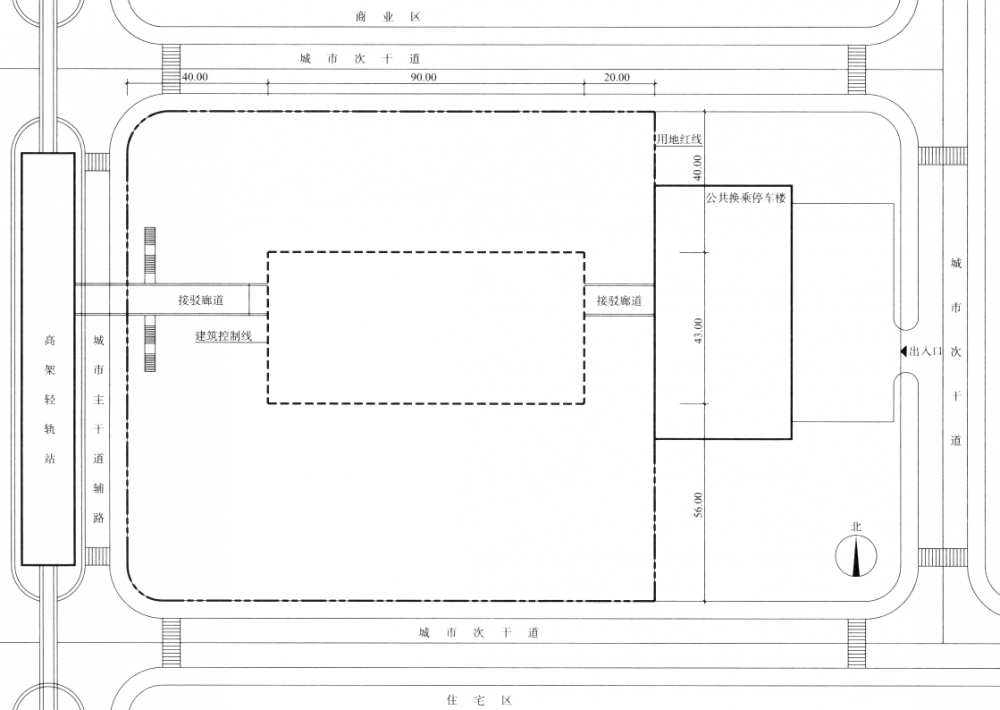

基地地势平坦,西侧为城市主干道辅路和轻轨站,东侧为停车楼和城市次干道,南侧为城市次干道和住宅区,北侧为城市次干道和商业区,用地情况与环境详见总平面图。

总平面设计要求

在用地红线范围内布置客运站站房、基地各出入口、广场、道路、停车场和绿地,合理组织人流、车流,各流线互不干扰,方便换乘与集散。

  1. 基地南部市置大客车营运停车场,设出口、入口各1个;布置到达车位1个,发车车位3个及连接站房的站台;另设过夜车位8个、洗车车位1个。
  2. 基地北部布置小型汽车停车场,设出口、入口各1个;布置车位40个(包括2个无障碍车位)及接送旅客的站台。
  3. 基地西部布置面积约2500㎡的人行广场(含面积不小于300㎡的非机动车停车场)。
  4. 基地内布置内部专用小型汽车停车场-处,布置小型汽车车位6个,快餐厅专用小型货车车位1个,可经北部小型汽车出入口出入。
  5. 客运站东西两侧通过二层接驳廊道分别与轻轨站和停车楼相连。
  6. 在建筑控制线内布置客运站站房建筑(雨篷、台阶允许突出建筑控制线)。

建筑设计要求

客运站站房主要由换乘区、候车区、站务用房区及出站区组成,要求各区相对独立,流线清晰,用房建筑面积及要求详见表,主要功能关系见示意图。

一、换乘区

  1. 换乘大厅设置两台自动扶梯、两台客梯(兼无障碍)和一部梯段宽度不小于3m的开敞楼梯(不作为消防疏散楼梯)。
  2. 一层换乘大厅西侧设出入口1个,面向人行广场;北侧设出入口2个,面向小型汽车停车场;二层换乘大厅东西两端与接驳廊道相连。
  3. 快餐厅设置独立的后勤出入口,配置货梯一台,出入口与内部专用小型汽车停车场联系便捷。
  4. 售票厅相对独立,购票人流不影响换乘大厅人流通行。

二、候车区

  1. 旅客通过换乘大厅经安检通道(配置2台安检机)进入候车大厅,候车大厅另设开向换乘大厅的单向出口1个,开向站台的检票口2个。
  2. 候车大厅内设独立的母婴候车室,母婴候车室内设开向站台的专用检票口。
  3. 候车大厅的旅客休息区域为两层通高空间。

三、出站区

  1. 到站旅客由到达站台通过出站厅经检票口进入换乘大厅。
  2. 出站值班室与出站站台相邻,并向站台开门。

四、站务用房区

  1. 1.站务用房独立成区,设独立的出入口,并通过门禁与换乘大厅、候车大厅连通。
  2. 售票室的售票窗口面向售票厅,窗口柜台总长度不小于8m。
  3. 客运值班室、广播室、医务室应同时向内部用房区域与候车大厅直接开门。
  4. 公安值班室与售票厅、换乘大厅和候车大厅相邻,应同时向内部用房区域、换乘大厅和候车大厅直接开门。
  5. 调度室、司乘临时休息室应同时向内部用房区域和站台直接开门。
  6. 职工厨房需设独立出入口。
  7. 交通卡办理处与二层换乘大厅应同时向内部用房区域和换乘大厅直接开门。

五、其他

  1. 1.换乘大厅、候车大厅的公共厕所采用迷路式入口,不设门,无视线干扰。
  2. 除售票厅、售票室、小件寄存处、公安值班室、监控室、商店、厕所、母婴室、库房、洗碗间外,其余用房均有天然采光和自然通风。
  3. 客运站站房采用钢筋混凝土框架结构; -层层高为6m,二层层高为5m,站台与停车场高差0.15m。
  4. 本设计应符合国家相关规范、标准和规定。
  5. 本题目不要求布置地下车库及其出入口、消防控制室等设备用房。

制图要求

一、总平面图

  1. 绘制广场、道路、停车场、绿化,标注各机动车出入口、停车位数量及人行广场和非机动车停车场面积。
  2. 绘制建筑的屋顶平面图,并标注层数和相对标高;标注建筑各出入口。

二、平面图

  1. 绘制一、二层平面图,表示出柱、墙体(双线或单粗线)门(表示开启方向),窗、卫生洁具可不表示。
  2. 标注建筑轴线尺寸、总尺寸,标注室内楼、地面及室外地面相对标高。
  3. 标注房间及空间名称,标注带★号房间及空间的面积,允许误差土10%以内。
  4. 填写一、二层建筑面积,允许误差在规定面积的±5%以内,房间及各层建筑面积均以轴线计算。

一层用房、面积及要求

功能区 房间及空间名称 建筑面积(㎡) 数量 备注
换乘区 ★换乘大厅 800 1
自助银行 64 1 同时开向人行广场
小件寄存处 64 1 含库房40㎡
母婴室 10 1
公共厕所 70 1 男、女各32㎡,无障碍6㎡
★售票厅 80 1 含自动售票机
候车区 ★候车大厅 960 1 旅客休息区域不小于640㎡
商店 64 1
公共厕所 64 1 男、女各29㎡,无障碍6㎡
★母婴候车室 32 1 哺乳室、厕所各5㎡
站务
用房区
门厅 24 1
★售票室 48 1
客运值班室 24 1
广播室 24 1
医务室 24 1
★公安值班室 30 1
值班站长室 24 1
调度室 24 1
司乘临时休息室 24 1
办公室 24 2
厕所 30 1 男、女各15㎡(含更衣)
★职工餐厅和厨房 108 1 餐厅60㎡,厨房48㎡
出站厅 ★出站厅 130 1
验票补票室 12 1 靠近验票口设置
出站值班室 l6 1
公共厕所 32 1 男、女各16㎡(含无障碍厕位)
其他交通面积(走道、楼梯等)约670㎡
-层建筑面积3500㎡(允许±5%:3325~3675㎡)

二层用房、面积及要求

功能区 房间及空间名称 建筑面积(㎡) 间数 备注
换乘区 ★换乘大厅 800 1 面积不含接驳廊道
商业 580 1 合理布置约50 ~ 70㎡的商铺9间
母婴室 10 1
公共厕所 70 1 男、女各32㎡,无障碍厕所6㎡
★快餐厅 200 1
★快餐厅厨房 154 1 含备餐24㎡,洗碗间10㎡,库房
18㎡,男、女更衣室各10㎡
站务
用房区
★交通卡办理处 48 1
办公室 24 8
会议室 48 1
活动室 48 1
监控室 32 1
值班宿舍 24 2 各含4㎡卫生间
厕所 30 1 男、女各15㎡(含更衣)
其他交通面积(走道、楼梯等)约440㎡
二层建筑面积2700㎡(允许±5%:2565 ~ 2835㎡)

主要功能关系图

图例
