第一题 建筑剖面
1. 剖到的坡屋面屋脊共有几处:
- A. 2
- B. 3
- C. 4
- D. 5
2.最高的坡屋顶屋面屋脊的结构标高为：
- A. 9.000
- B. 10.067
- C. 10.667
- D. 10.900
3.A轴与F轴之间剖到的平屋面板共有几块？
- A 1
- B 2
- C 3
- D 4
4. B轴与D轴处剖到的框架梁共有几根？
- A 7
- B 6
- C 5
- D 4
5.剖到的窗（含坡屋面天窗）的总数量是：
- A 4
- B 5
- C 6
- D 7
6.看到的门的数量为：
- A 3
- B 4
- C 5
- D 6
7.剖到的栏杆、栏板共有几处：
- A 3
- B 4
- C 5
- D 6
8.建筑最高处的标高为：
- A 10.150
- B 10.667
- C 10.772
- D 10.900
9.看到踏步线的楼梯段共有几处？
- A 0
- B 1
- C 2
- D 3
10.最大的室内外高差为：
- A 0
- B 150 mm
- C 300 mm
- D 450 mm
第二题 建筑构造
构造注意点：
（1）1层4厚改性沥青防水卷材可以满足II级防屋面防水设防要求。
（2）柔性防水材料上铺刚性保护层时，中间应该设置隔离层。

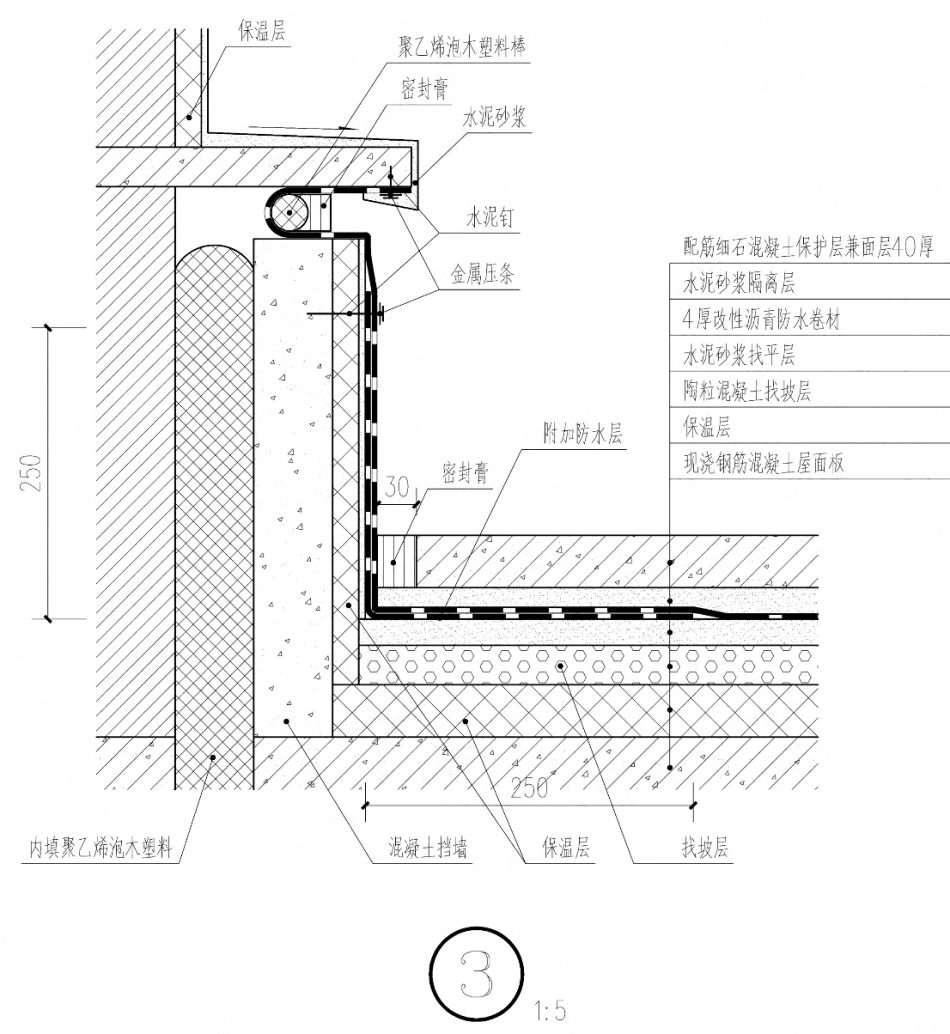

（3）刚性配筋细石混凝土保护层兼面层与柔性卷材泛水之间留30的缝隙，缝隙内用密封膏填实。

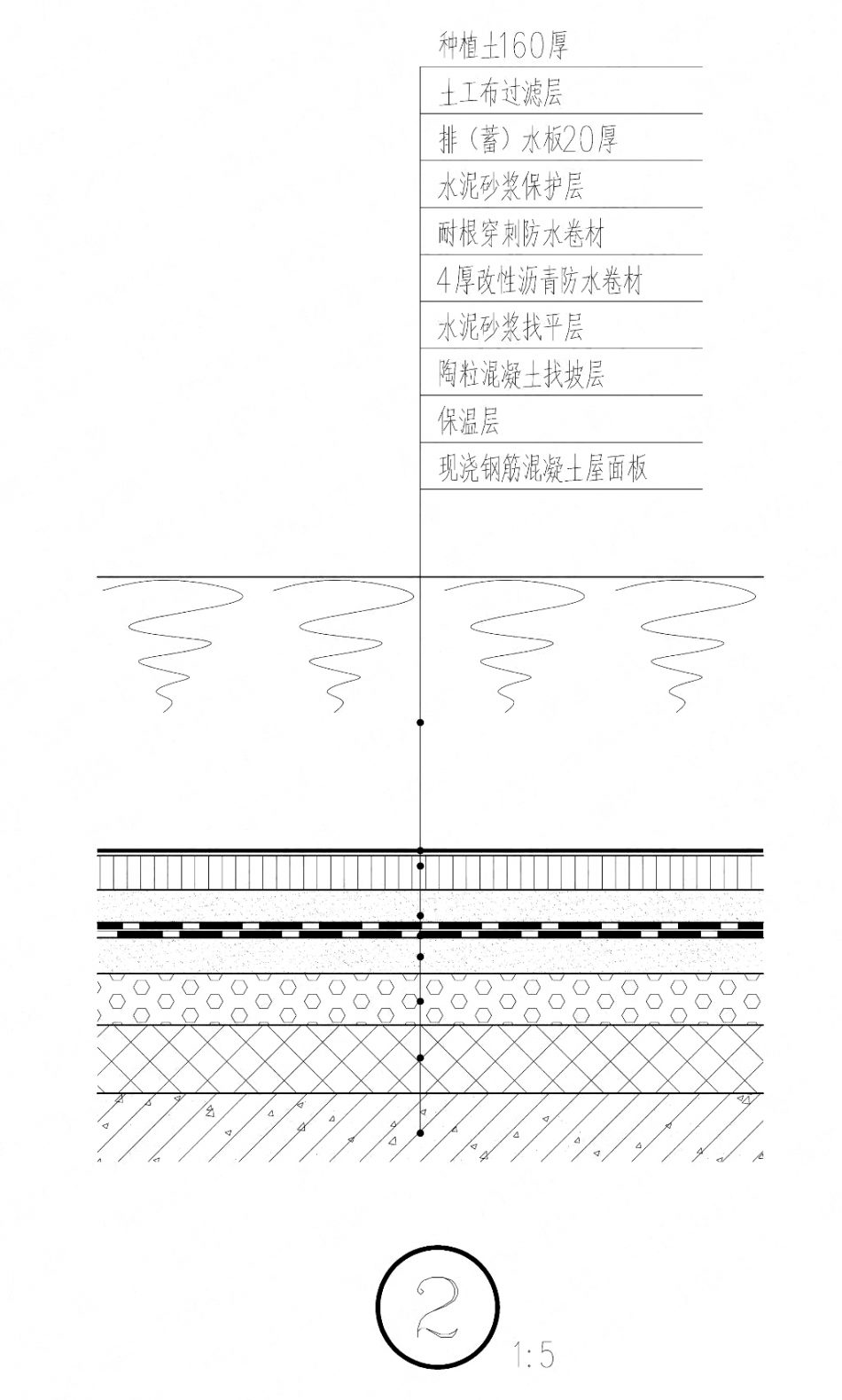

（4）种植屋面应设置两道防水。其中一道必须是耐根穿刺防水层。耐根穿刺防水层在上，普通防水层在下，应达到I级防水设防要求。

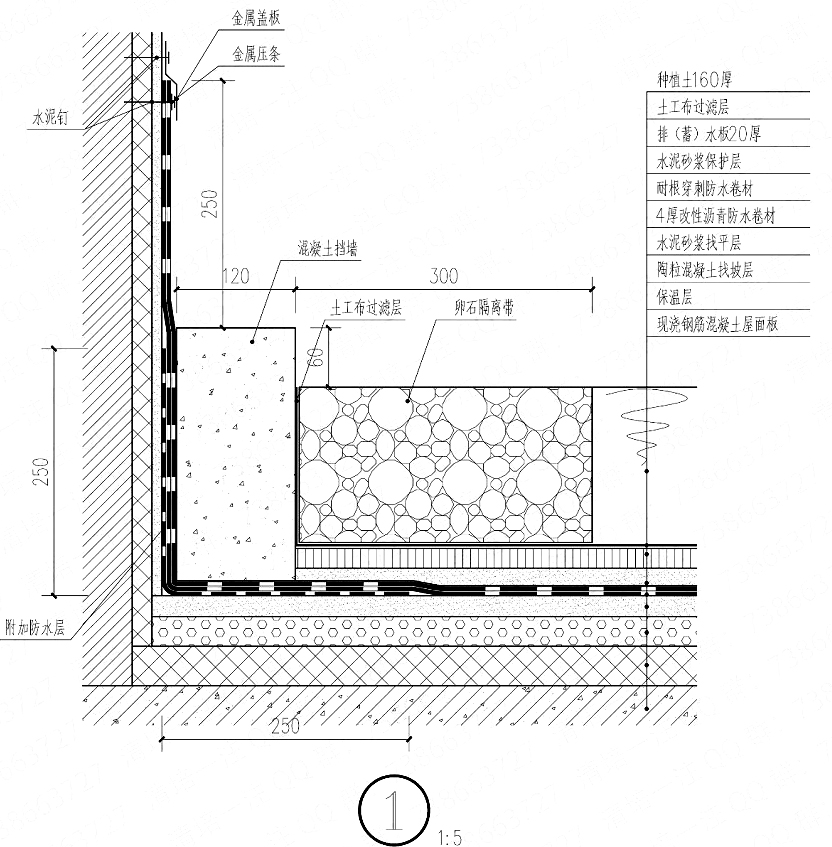

（5）土工布过滤层的作用是把土留下把水滤走。所以土工布过滤层上面是种植土，下面是排（蓄）水层——一定量的水可以留用，多余的水可以排走。土工布应在挡墙上固定，所以在混凝土挡墙和卵石隔离带之间。
（6）防水附加层长度大于250
（7）防水卷材的固定可用水泥钉钉在配套的金属压条上；卷材拐弯过大时可放入聚乙烯泡沫塑料棒，避免压折。

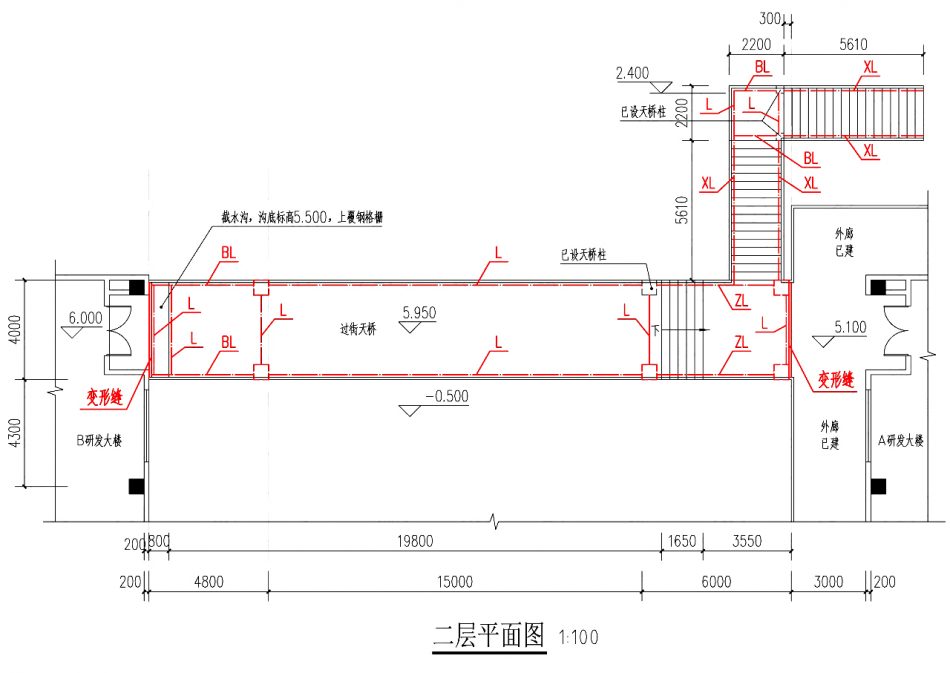

第三题 建筑结构
解题要点分析：
1：东人行道是否应该在东侧加两个柱子？
应该加，如果不加柱子，此处梁需要悬挑，但此处跨度五米多，且有楼梯，需要做折梁。挑五米多的折梁，结构难度比较大，不够经济合理。所以这里应该加柱。
2：西人行道应该在哪一侧加柱子？
西人行道宽度只有4.8米，为了保证人行道4米的净宽，这里只能加一列柱。这一列柱有两种方案，方案一是加到人行道最西侧，方案二是加到人行道最东侧。这里需要通过跨度算出梁高，来验算这两个方案是否满足机动车道净高5.1米的要求。要特别注意梁顶标高应该按截水沟板标高算。经计算可知，采用方案一的话，机动车道净高不足5.1米。所以这里只能采用方案二，把柱子加到人行道最东侧。
3：截水沟东西两侧要不要设梁？
题目里特意说了：天桥板（包括截水沟底板）和楼梯板均由梁支承。另外题目还说：不采用悬挑板。所以很显然，这个截水沟板也要由梁支承，而且它不能是挑出来的，所以截水沟板的东西两侧都要设梁。
4：楼梯平台西侧需要加两个柱子吗？
不能加，因为人行道需要4米的通行净宽。这个4米不是合计4米，而是要有连续的4米。所以这两个柱子不能加，楼梯平台可以做悬挑梁。
5：楼梯板是只需要在上下两端做梁，还是需要再加上两条斜梁？
只需要在上下两端做梁的叫做板式楼梯；还需要再加上两条斜梁的叫做梁式楼梯。当楼梯板长度在3米以内时，板式楼梯比较经济，当板长较大时，梁式楼梯比较经济。题目要求以经济合理、结构安全为原则，本题楼梯板跨度为五米多，应采用梁式楼梯。
另外从选择题选项也可以判断本题应采用梁式楼梯。本题两部楼梯跨度一样，理论上应该选择同样的结构类型，如果都选择了板式楼梯，则本题斜梁数量为0，第29道选择题将没有正确选项，所以可以得出本题应采用梁式楼梯。
选择题逐条分析：
1.共4根，选C。
2.共2根，选B。
3.为了保证人行道净宽，不能增加，选A。
4.共2条，选B。
5.注意楼梯也属于天桥的一部分，楼梯平台的两条南北向水平梁也应该算上。所以一共有7条，选D。
6.2.400标高即为楼梯平台，其中南北向的两条为水平梁，东西向的两条为悬挑梁。有些同学可能觉得，南北向的两条梁里，西侧那条不是没有支承在柱子上吗？这算悬挑梁吗？虽然它没有支承在柱子上，但从受力分析来说，它支承在两条悬挑梁上，所以它本身不是悬挑梁，是水平梁。所以2.400标高处有两条水平梁，选A。
7.共4条，选D。
8.共2条，选C。
9.共4条，选D。
10.共两处，选B。

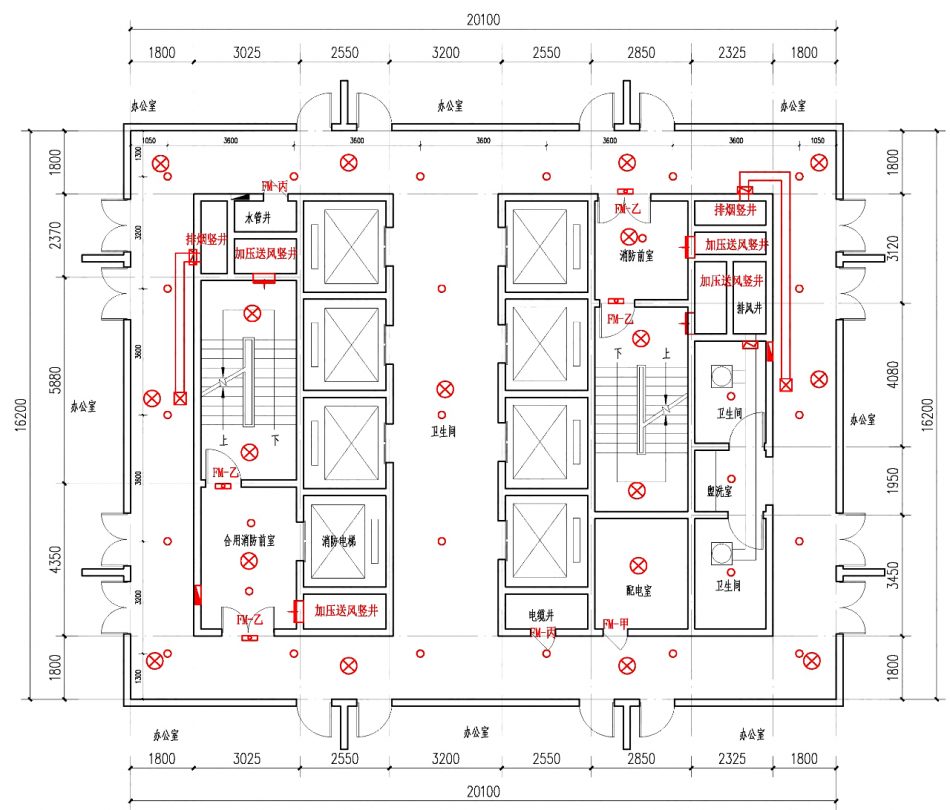

第四题 建筑设备
选择题逐条分析：
1.选加压井的数量。一类高层前室和楼梯间必须分别加压，所以选4个。选B
2.选吊顶排烟口的区域。根据防火规范走廊需要排烟，反向推理前室和楼梯间是机械加压送风，卫生间是排风。选B。（注意画图时排烟口距离安全出口1.5米以上。）
3.选排烟系统。排烟口肯定是接至排烟竖井，竖井和水平管之间要设防火阀。选C。
4.选喷淋位置。配电室属于有电的房间，不能用水灭火，无喷淋。选D。（注意画图的时候，消防前室、卫生间、盥洗室都要画喷淋。）
5.选喷淋个数。注意题干两个关键词：最少、走廊包括电梯厅。题干说了标准喷淋头，那么间距就是3.6米，靠墙不超过1.8米。两个喷淋之间用极限间距3.6，距离墙不大于1.8，算下来最少21个可以满足。单走廊18个就够了，电梯厅需要3个。选B。
6.选应急照明。应急照明设在火灾时有人停留，仍需正常工作的消防设备房等位置。楼梯间有人停留，配电室需要正常工作。反向思考卫生间是可以不用的，电缆井里面也没有人。选A。
7.安全出口标志。楼梯和前室都是安全出口，每处一个，共4个。选D。
8.防火阀数量。题干没有说防火阀的温度，排烟防火阀是280°，排风防火阀是70°。这种描述应该是故意混淆，而且图上的卫生间排风不会是白画的，那么排烟和排风的防火阀都要算。排烟水平管和竖井要2个，排风水平管和竖井要1个，选C. (记得回头图上的排风防火阀要画)
9.选室内消火栓。消火栓要满足平面内任何部位都有2个消火栓的2股充实水柱同时到达，消火栓的保护半径一般是30米。题干已经布置了一个消火栓在左上角，左下角是合用消防前室必须布置一个，然后由于这两个消火栓都在左边，不能完全覆盖右边的房间，所以右边还需要加一个。总共加2个，选B。
10.选防火门。根据防火规范，楼梯间为乙级防火门，管井为丙级防火门，配单间为甲级防火门。选A。
