莫瑟·萨夫迪︱模块化预制集合住宅设计

Canadian Architecture Collection

加拿大蒙特利尔 Habitat ’67 1967

Habitat ‘ 67由建筑师莫瑟·萨夫迪1961年的论文设计项目 “一个三维模块化建筑系统” 发展而来。项目诞生于20世纪60年代的社会主义理想,探索了城市设计挑战和高密度生活的新解决方案。他的思想演变成一个由三部分组成的建筑系统:使用三维城市结构相结合,预制和大规模生产的原型的模块,适应世界各地不同建设条件。

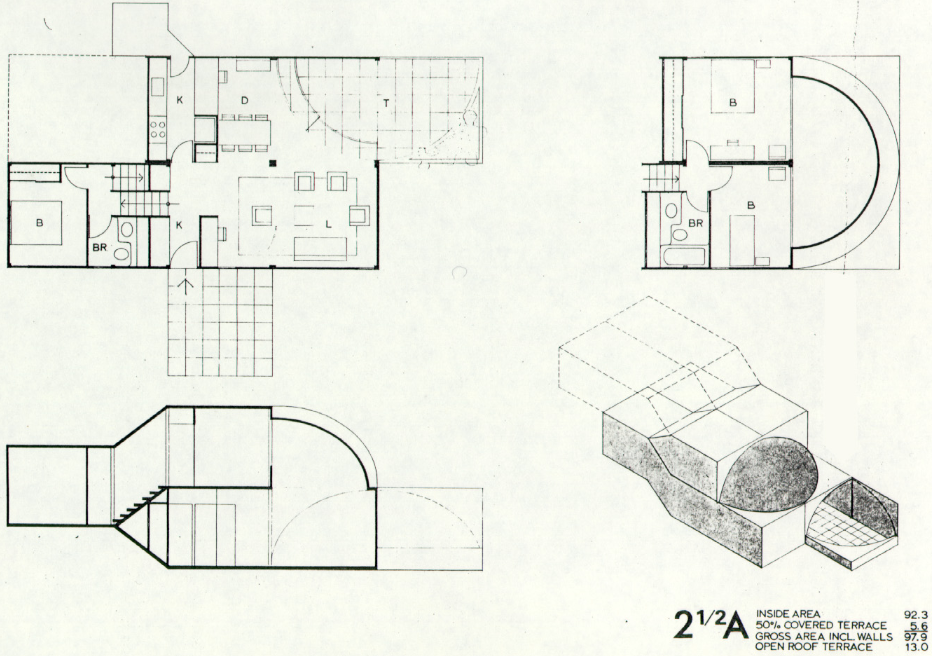

基本单元 Module

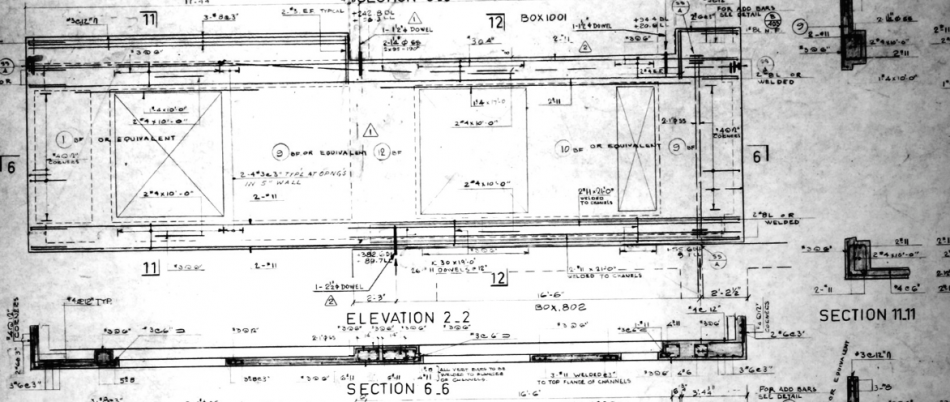

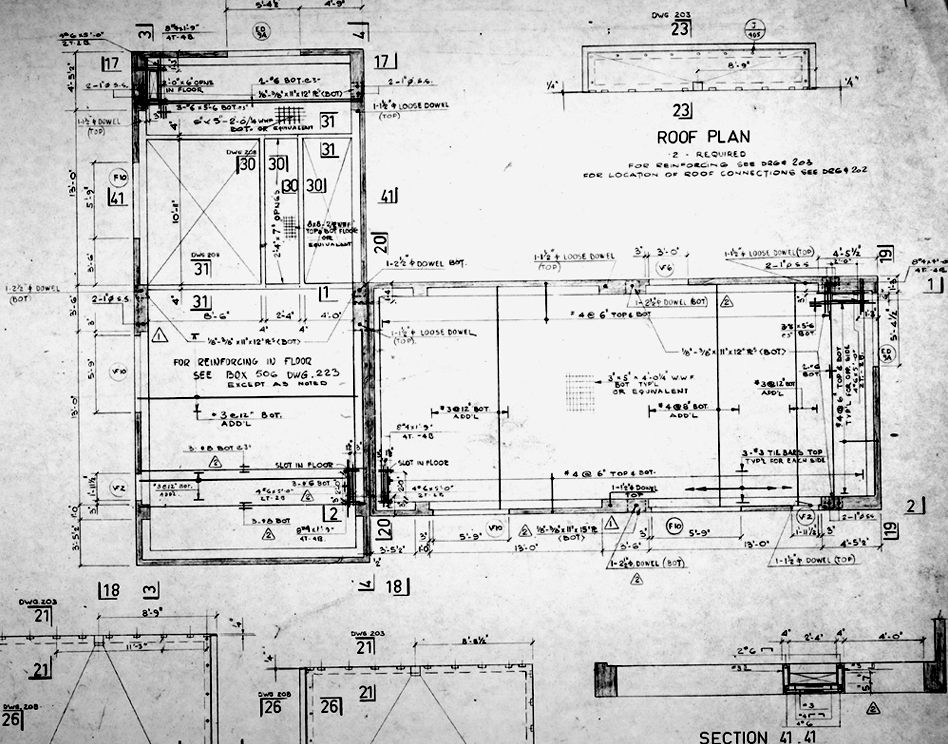

每个模块12 m × 5.33 m × 3 m,重90吨。Habitat的模块都是在现场建造和组装的:一个现场工厂用于生产混凝土,然后将混凝土应用于预制钢笼,这些钢笼后来成为Habitat的标志性模块。然后,这些模块被起重机吊到主结构上,并以16种不同的配置之一排列。混凝土外表面喷砂处理,没有进一步的表面处理。

加拿大蒙特利尔 Habitat ’67 1967
加拿大蒙特利尔 Habitat ’67 1967
加拿大蒙特利尔 Habitat ’67 1967
加拿大蒙特利尔 Habitat ’67 1967

组合 Assemblage

Habitat ’67卓越的工程成就也是该建筑最显著和最标志性的特征之一:悬挑出其290米高的三部分脊柱的模块本身就是结构构件。栖息地的每个器官——住宅单元、走道和三组成对的电梯井——作为整个建筑的承重结构。模块将按照压缩和后张紧的原则堆叠和聚集。该系统是在Habitat的结构工程师A. E. Komendant博士的指导下设计的。

以色列 Habitat Israel 1969

基本单元 Module

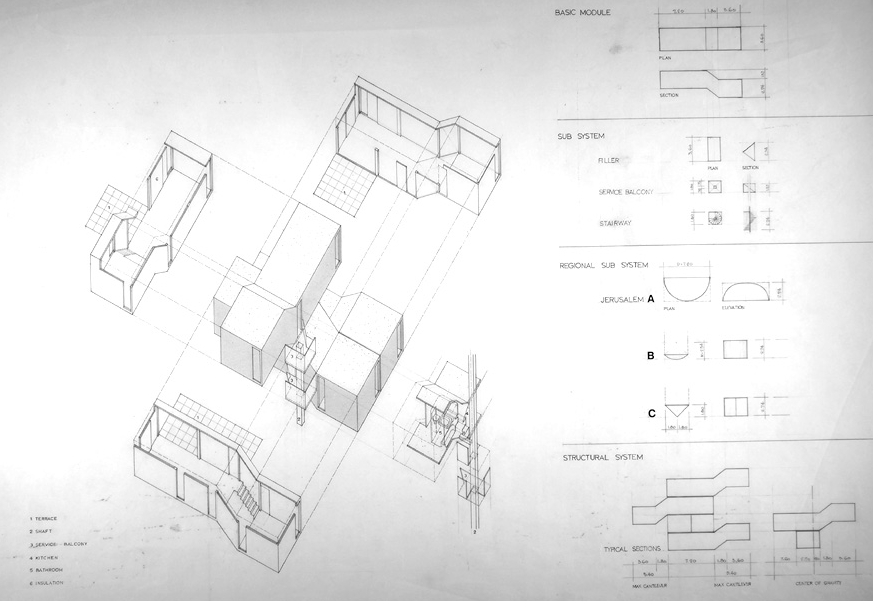

与早期的住宅项目不同,早期的住宅项目是独立的单元,没有突出的体量,住宅以色列的模块由两个基本部分组成:盒子和穹顶。Safdie专门为这个项目设计的半圆形机械化玻璃纤维穹顶将安装在一个轨道上,轨道长度约为模块主混凝土箱的三分之二(11.6米x3.6米)。这个旋转的圆顶可以让每个居民控制进入住宅的阳光照射。根据特定需求,还设计了一些子组件添加到模块中。住房部曾设想在全国各地设立各种制造厂来生产这些预制组件。

以色列 Habitat Israel 1969

组合 Assemblage

Habitat Israel的基本模块的设计是为了使其组合具有最大的通用性。因此,可以想象,在某些以色列场址上有山坡梯田或高楼群,在其他场址上有低洼的两层和三层楼房,甚至是并排的单位。模块集群围绕一个主要的垂直服务核心堆叠,并通过人行道连接。在多水平单元的情况下,一些模块通过倾斜的屋顶连接。

以色列 Habitat Israel 1969
以色列 Habitat Israel 1969

伊朗德黑兰 Habitat Tehran 1976

基本单元 Module

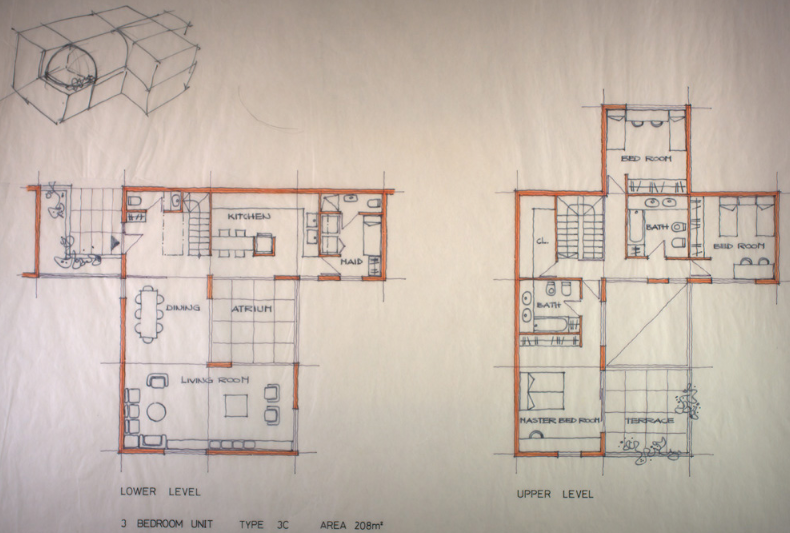

围绕一个两层中庭的两层住宅。住宅的面积从两室、三室和四室不等,面积从112平方米到224平方米不等。是一个以家庭为导向的综合体。

伊朗德黑兰 Habitat Tehran 1976

组合 Assemblage

模块将按照场地陡坡的自然倾斜,以典型的栖息地方式聚集和堆叠。在山顶,一簇簇的模块将达到14层楼高,而综合体将在山脚向外扩展,逐渐缩小为低矮的住宅结构。

伊朗德黑兰 Habitat Tehran 1976
