分析图类型
概念图解 concept diagrams
数据信息图表 Inforgraphics
流线分析图 Circulation diagrams
- 行人、车辆和服务流线
- 入口、节点和路径
- 水平流线和垂直流线
功能泡泡图 Bubble diagrams
程序分析 Program analyses
- 功能空间需求
- 功能的相似性和邻接性
- 服务空间与被服务空间的关系
- 公共和私人功能分区
场地分析图 Site analyses
- 环境限制和机会
- 历史和文化影响
- 太阳、风和降水的自然环境作用
- 地形、景观和水景
- 到达场地的交通路径

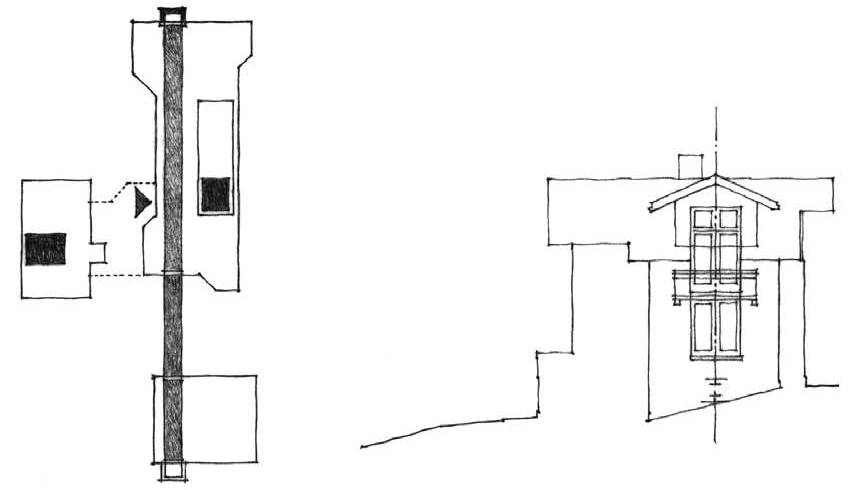

要素分析图 Formal analyses
- 图底关系和虚实关系
- 秩序，如对称性和节奏
- 结构元素
- 外部与内部组成
- 空间属性，如围合程度
- 空间的层次
- 形式的体量和几何形状
- 比例与尺度
系统分析图
- 布局系统
- 结构系统
- 采光与照明系统
- 环境控制系统
分析图要素
符号与图形标志
让图纸简化，
符号的意义抽象的符号要用喜欢的指代意义，或者表明
每个符号的相对大小可以描述每个元素的可量化方面，也可以在元素之间建立层次排序。
相对亲疏度表示实体之间关系的强度。相对于距离较远的元素，距离较近的元素传达出更强的关系。
形状、大小或色调值的相似性和对比度在选定的对象或想法之间建立类别。
尽量减少元素和变量的数量，抽象级别。
网格或其他几何秩序
位置和布局。
线与箭头
用线表示组织结构，相互关系，边界，
箭头是一种特殊的线，具有方向性
不同的线表达不同的关系属性、重要性等
分析图原则
提取核心元素，尽可能地简化，去除不必要的元素。
清晰地表达，美观
