波尔图独栋住宅︱西扎︱图纸模型数据

FOUR ONEFAMILY VILLAS IN PORTO︱Álvaro Siza

平面图

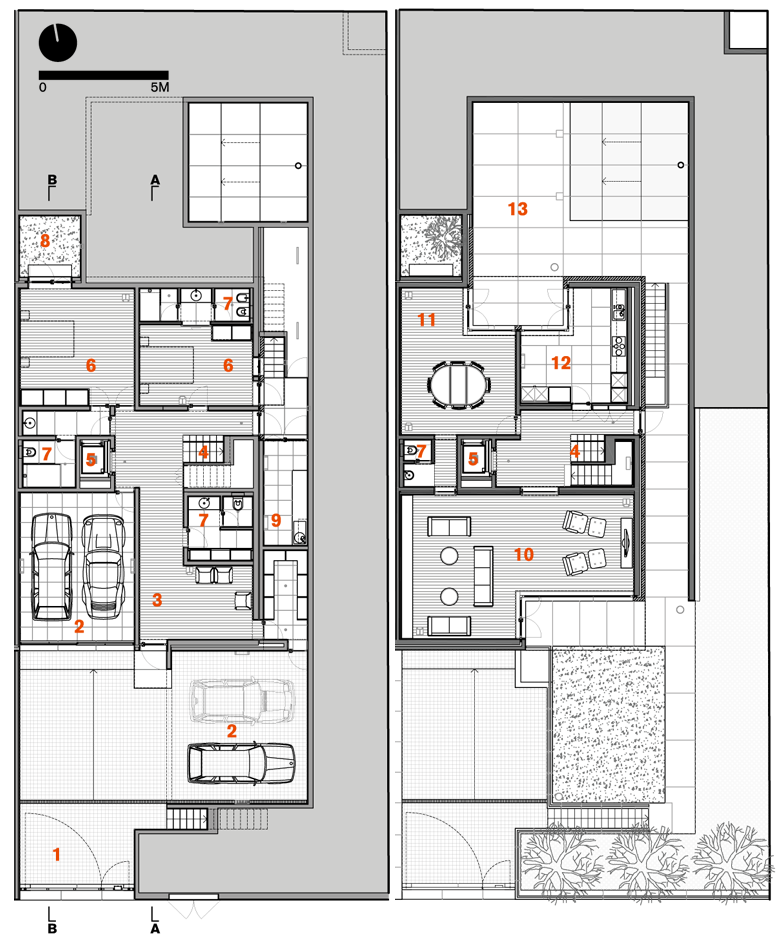

首层平面图/GROUND FLOOR PLAN 二层平面图/FIRST FLOOR PLAN
  1. 入口/Entrance
  2. 车库/Garage
  3. 门廊/Entrance hall
  4. 楼梯/Staircase
  5. 电梯/Lift
  6. 多功能房间/Multipurpose rooms
  7. 卫生间/Bathrooms
  8. 冬景花园/Winter garden
  9. 洗衣房/Laundry
  10. 客厅/Living room
  11. 餐厅/Dining room
  12. 厨房/Kitchen
  13. 露台/Patio
  14. 卧室/Bedrooms
  15. 衣帽间/Wardrobe
  16. 阳台/Balconies

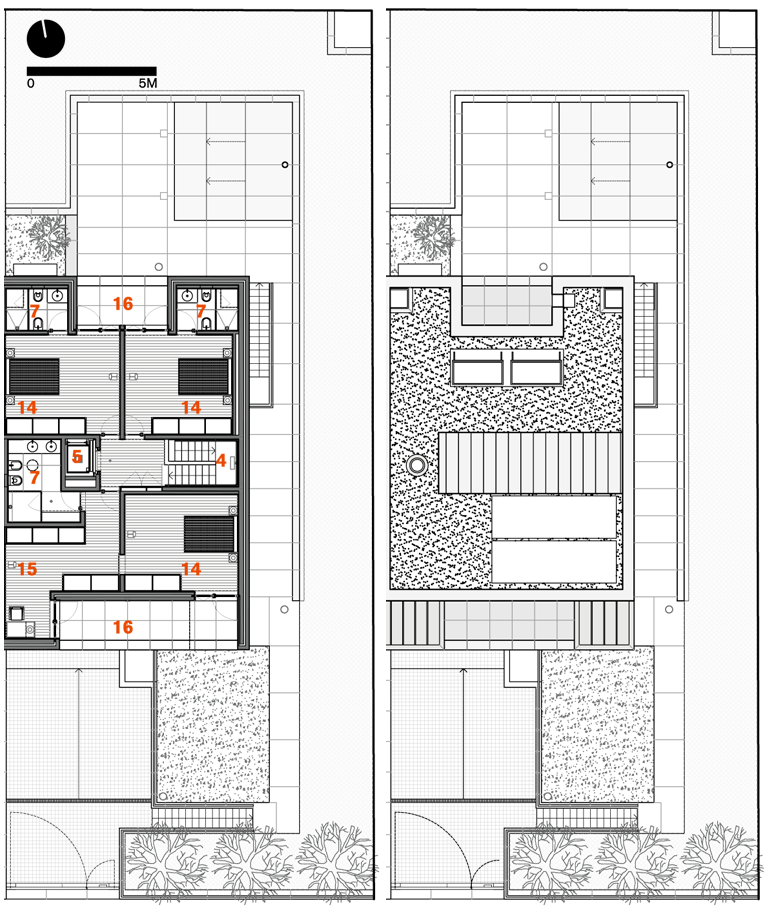

三层平面图/SECOND FLOOR PLAN 屋顶平面图/ROOF PLAN

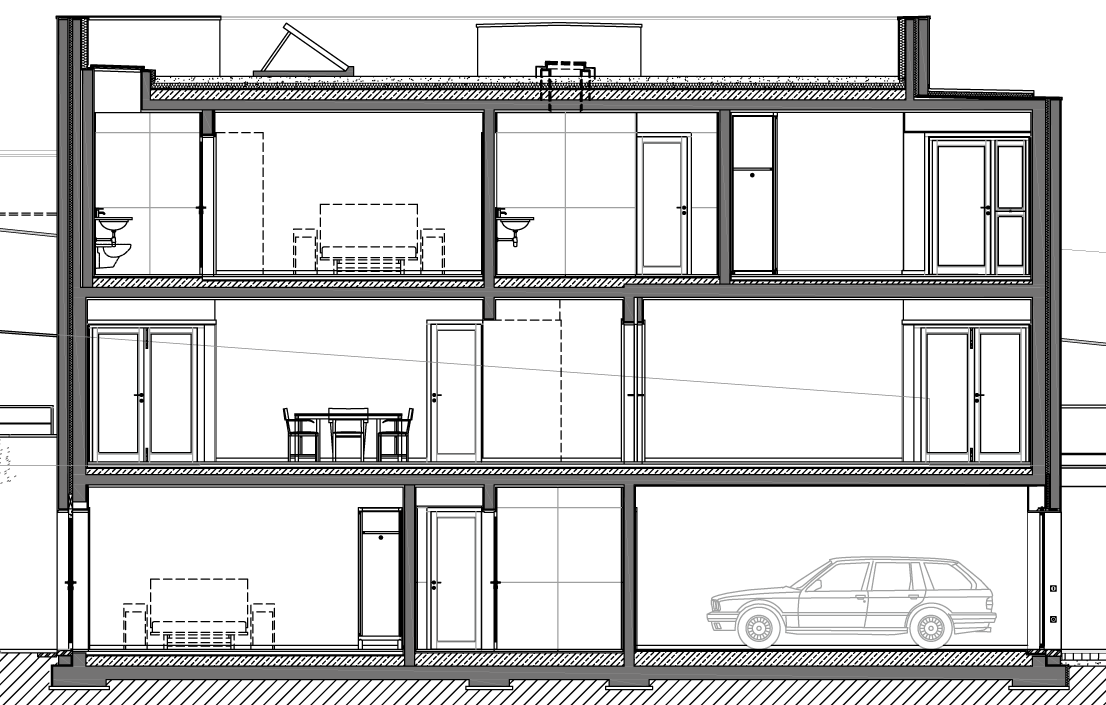

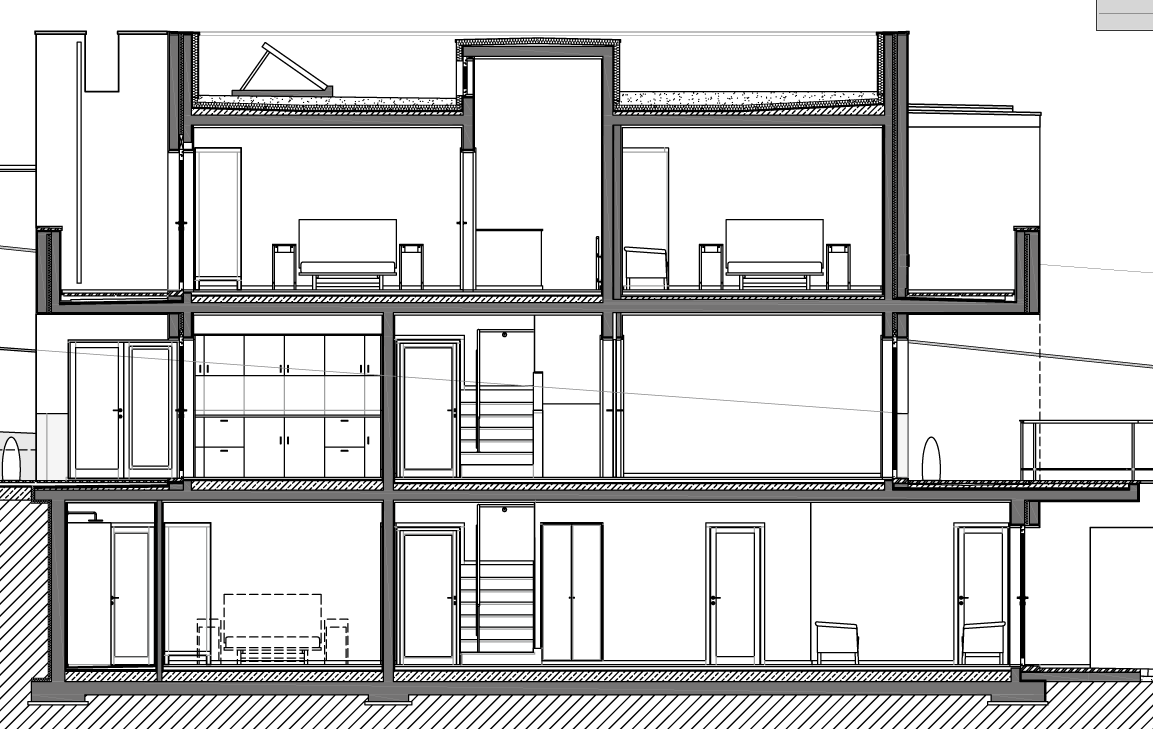

剖面图

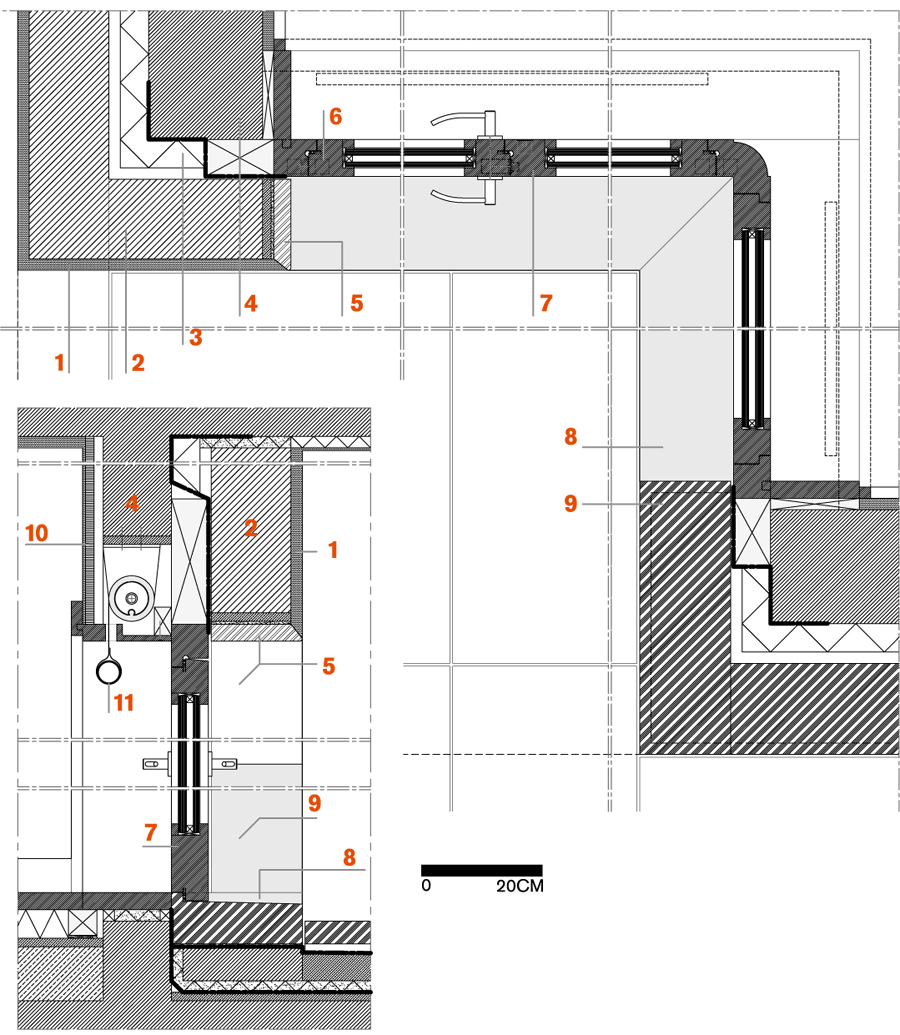

大样图

  1. 石膏/Plaster
  2. 保温砖/Thermal Brick
  3. 保温层/Thermal insulation
  4. 混凝土/Concrete
  5. 白色大理石/White marble
  6. 暗式链条/Concealed hinges
  7. 木质框架/
  8. Wooden framework
  9. 花岗岩过门石/Granite threshold
  10. 花岗岩/Granite
  11. 石膏板/Gypsum board
  12. 遮光屏、卷轴遮帘/
  13. Sunscreen, roller blind
