七座桥︱小巧却复杂的基础设施

SEVEN BRIDGES︱Conzett Bronzini Gartmann

在瑞士的格劳宾登州,通过植入一些小巧却复杂的基础设施元素,形成了一段位于陡峭地形之上景色优美的远足旅程,这种标志性实践手法在库尔小镇中十分常见。

Flem步道

Flem步道项目(Trutg dil Flem)旨在为旅行者建造一条吸引他们远足的路径。步道沿当地的一条小溪流Flem而设,途经十分多样化的自然景观,一些路段可以远眺美景,其他路段则穿过茂密的森林和狭长的山谷,使人们直接被眼前的风景所吸引。

Flem步道的特点是途经两种截然不同的风景:它或沿Flem河岸而置,或向Flem山谷边缘延伸,有几处地方的山谷侧面特别显眼。因此,步道本身也像它途经的风景一样多变。

步道在某些地点上需要横渡Flem溪流,它们大都具有短小而纤细的结构,只有当靠近时才会发现。它们的出现为该地区营造出了一种类似公园的氛围,与险峻的峡谷形成鲜明的对比。

Flem步道项目中桥梁的建造,其目标并非是要建立一个标准化或统一的合理交通工程结构,而是希望能够创建一出看似有些荒诞不经的布景,根据其各自不同的地理环境特点选择不同的构建方法从而实现一系列不同类型的桥梁建造。

手法有趣且独具匠心,每个细节之处都经过了巧妙设计。建造理念基于工程精度和本地特色的结合,灵感源于已故导演丹尼尔·施密德(Daniel Schmid)的图画书《伊甸园的诞生》(The Invention of Paradise)。一些桥梁上布置了狭窄的走道;而短桥的宽度70厘米就已足够。

OBERSTE BRÜCKE

这座桥采用预制混凝土元素,以人造岩石堆积而成。岩石中的两个栏杆柱保证了在积雪融化的洪水期桥梁依然能够岿然不动。

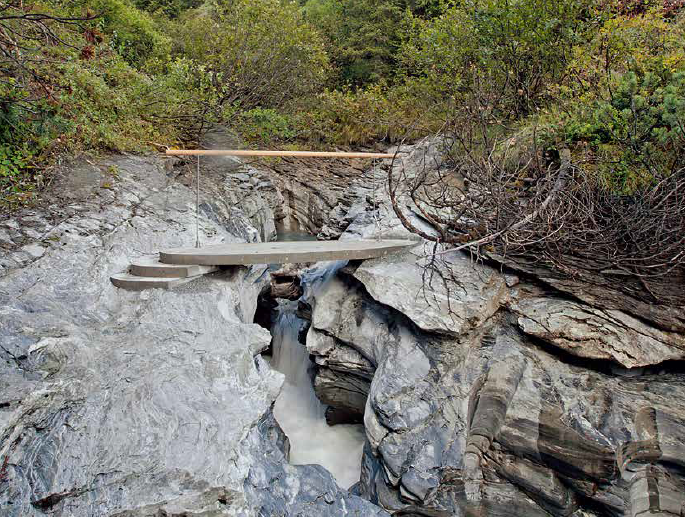

BRÜCKE PILZFELSEN

这座桥由预制混凝土板整体与两侧的台阶相连而成,台阶在现场浇筑而成。当人们在穿过这座狭窄的小桥时,会对Flem峡谷奇异的岩石形态产生深刻的印象。

四座木桥

七座新桥中,其中四座是木桥,另外两座由混凝土建成,剩下的Wasserfall桥则是一座预应力天然石拱桥。木桥包括Muletg、Punt da Max和Tarschlims,它们的建造结构都非常简单。跨越木桥过程中,人们将会走在平稳结实的落叶松木板上,板条之间的距离形成了良好的通风效果。

考虑到跨度因素,Viewing桥采用了胶合木梁的桁架结构。同时,暴露在风化作用下的桥梁剩余部分由可以进行替换的木材搭建,胶合木梁因其位置隐蔽而得到了保护,因此该组件的使用寿命将会被延长。

WASSERFALLBRÜCKE

Waterfall桥横跨Flem溪流,采用了大胆而相对平缓的拱形结构,天然石块在栏杆较低侧预应力的作用下推在一起,从而增加了拱的承载力。这样一来,栏杆不需要拧到岩石中也可以达到稳定效果,使施工过程变得容易很多。
