钢结构构件尺寸估算

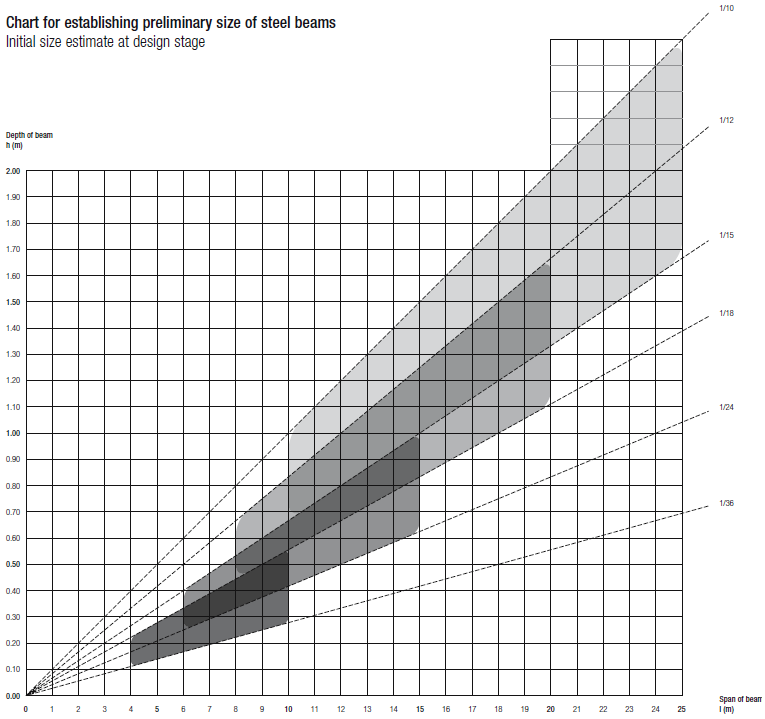

梁高估算表Source: M. Dietrich, Burgdorf School of Engineering, 1990
梁类型常用跨度高跨比
井格梁10-25 m1/10-1/15
蜂窝梁 8-20 m1/12-1/18
主梁(I)6-15 m1/15-1-24
次梁、椽子、檩条小于10 m1/18-1/36

钢柱

估算钢柱的尺寸,将钢柱支撑的屋顶和楼面面积加起来。一个I#20柱可以支撑大约370㎡,I#35柱可以支撑2800㎡。钢柱形状通常是正方形或近似正方形的比例。

压型钢板

压型钢板屋面的波高为其跨度的1/40。常用波高规格15 mm、25 mm、35 mm、50 mm。

压型钢板楼板(含混凝土)整体深度为其跨度的1/24。常用的整体深度为90-180。
