如何配置混凝土

《普通混凝土配合比设计规程 JGJ55-2011》

术 语

2.1.1 普通混凝土 ordinary concrete
    干表观密度为2000kg/m³~2800kg/m³的混凝土。

2.1.2 干硬性混凝土 stiff concrete
    拌合物坍落度小于10mm且须用维勃稠度(s)表示其稠度的混凝土。

2.1.3 塑性混凝土 plastic concrete
    拌合物坍落度为10mm~90mm的混凝土。

2.1.4 流动性混凝土 flowing concrete
    拌合物坍落度为100mm~150mm的混凝土。

2.1.5 大流动性混凝土 high flowing concrete
    拌合物坍落度不低于160mm的混凝土。

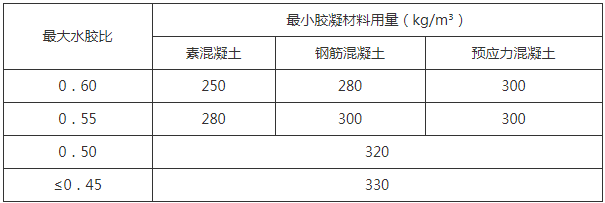

混凝土的最小胶凝材料用量

水胶比的确定

混凝土水胶比: 混凝土中用水量与胶凝材料用量的质量比。

W/B=αa · fb ÷( fcu,0 + αa · αb · fb

32.5水泥+砂+碎石 配制C20混凝土

(0.53 × 36.4 )÷(26.58 + 0.53 × 0.2 × 36.4)= 0.63:1

32.5水泥+砂+碎石 配制C30混凝土

(0.53 × 36.4 )÷(38.22 + 0.53 × 0.2 × 36.4)= 0.46:1

42.5水泥+砂+碎石 配制C20混凝土

(0.53 × 49.3 )÷(26.58 + 0.53 × 0.2 × 49.3)= 0.82:1

32.5水泥+砂+卵石 配制C20混凝土

(0.49 × 36.4 )÷(26.58 + 0.49 × 0.13 × 36.4)= 0.62:1

参数

回归系数αa、αb

粗骨料品种碎石卵石
αa0.530.49
αb0.200.13

混凝土配制强度fcu,0

配制强度fcu,0≥ 设计强度fcu,k+标准差

设计强度fcu,k ≤C20C25~C45C50~C55
标准差 6.588.229.87

胶砂抗压强度 fb

胶砂抗压强度fb = (水泥胶砂抗压强度fce×影响系数γf

水泥强度等级值fce,g 32.542.552.5
富余系数 γf 1.121.161.10
水泥胶砂抗压强度fce36 . 449 . 357.75
掺量(%)粉煤灰影响系数γf粒化高炉矿渣粉影响系数γs
01.001.00
100.85~0.951.00
200.75~0.850.95~1.00
300.65~0.750.90~1.00
400.55~0.650.80~0.90
500.75~0.85

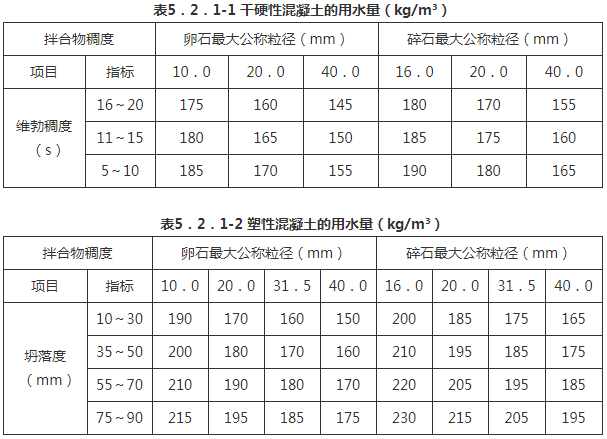

水的确定

采用细砂时用水量可适当增加;采用粗砂时可适当减少±5-10kg

砂率确定

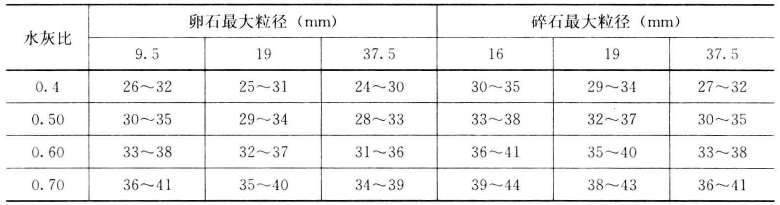

混凝土砂率使用表
只用一个单粒级粗骨料配制混凝土时,砂率应适当增大。

砂石比通常为1/2-2/3左右

按重量确定比例

掺料mf0+水泥mc0+石mg0+砂ms0+水mw0 = 混凝土mcp

  • 混凝土假定密度mcp可取2350-2450 kg/m³

32.5水泥+砂+碎石 配制C20混凝土

水胶比=(0.53 × 36.4 )÷(26.58 + 0.53 × 0.2 × 36.4)= 0.63:1

  • 水:190 kg
  • 水泥:300 kg
  • 砂:720 kg(砂率30%)
  • 砂:1190

转换成体积配比

  • 水泥堆积密度取 1300 kg/m³
  • 砂堆积密度取 1400 kg/m³
  • 石堆积密度取 1500 kg/m³
  • 水的密度取1000 kg/m³
  • 水泥:300(0.23 m³)–1份
  • 水:190(0.19 m³) –0.8份
  • 砂:720(0.55 m³)–2.2份
  • 石:1190(0.8m³)–3.4份

特殊混凝土
